معرفی
در این مقاله قصد داریم کالبدشکافی آیفون 12 رو به کاربران و تعمیرکاران گرامی آموزش بدیم.
در ابتدا به باز کردن دستگاه و در ادامه به کالبدشکافی آیفون 12 و نکات قبل و بعد تعمیر میپردازیم.
ویدئوی آموزشی
ابزار و قطعات مرتبط
قطعات
فلت سنسور و اسپیکر گوشی آیفون 12 و 12پرو | Flat Speaker Proximity iPhone 12,12Pro
Price range: 500,000 تومان through 780,000 تومان
فلت ولوم و پاور آیفون 12 | Flat Voloum Power iPhone 12
Price range: 250,000 تومان through 350,000 تومان
قاب شاسی (بدنه کامل با فلت) اصلی آیفون 12 | Housing iPhone 12
4,500,000 تومانمرحله اول

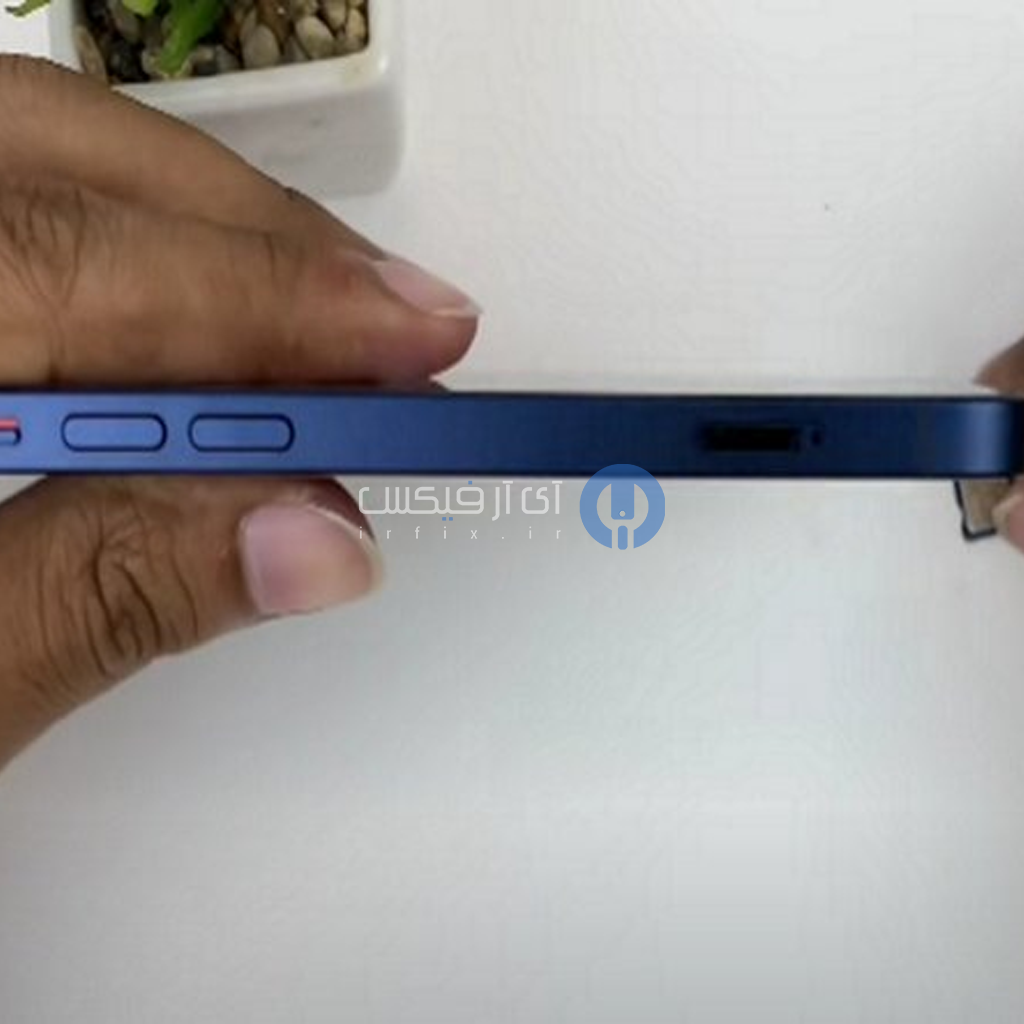

با استفاده از ابزار جدا کننده سیمکارت، سیمکارت را جدا کنید
مرحله دوم

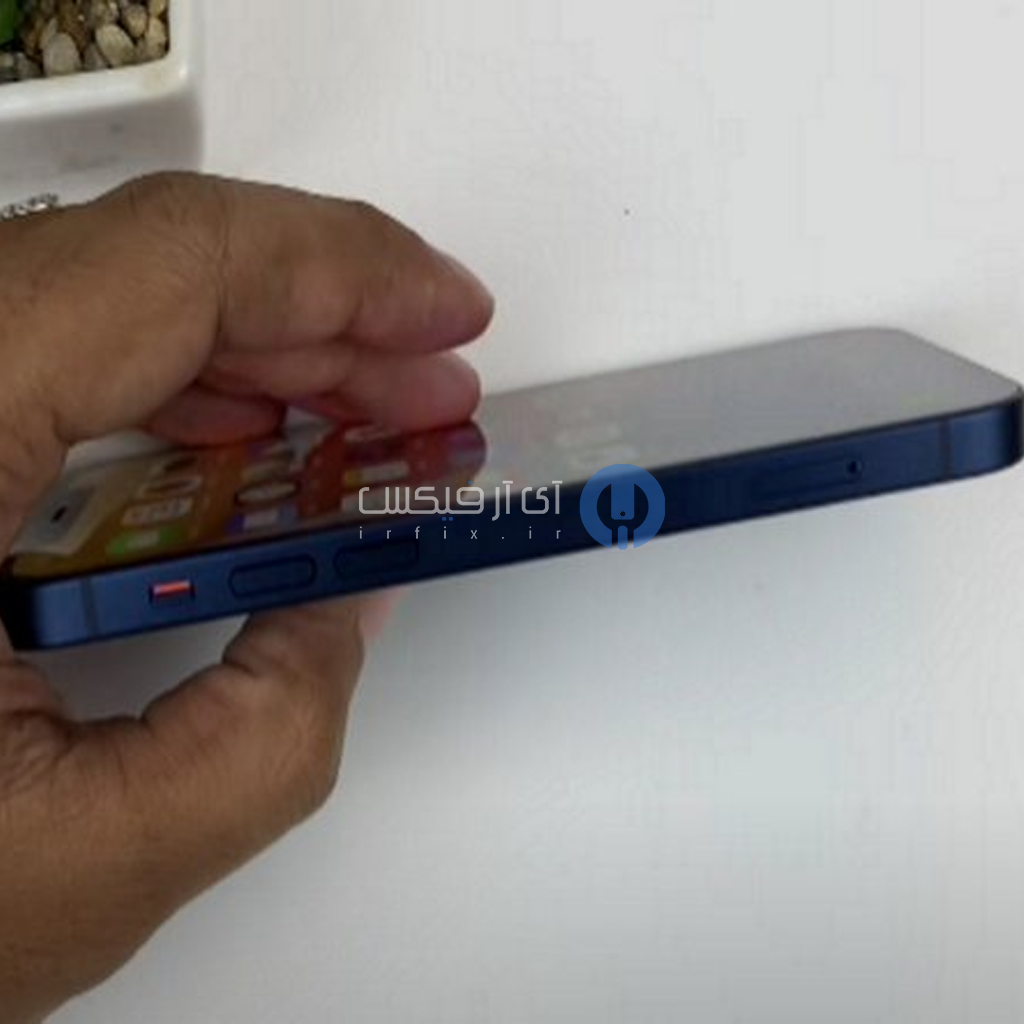

*دستگاه را خاموش کنید*

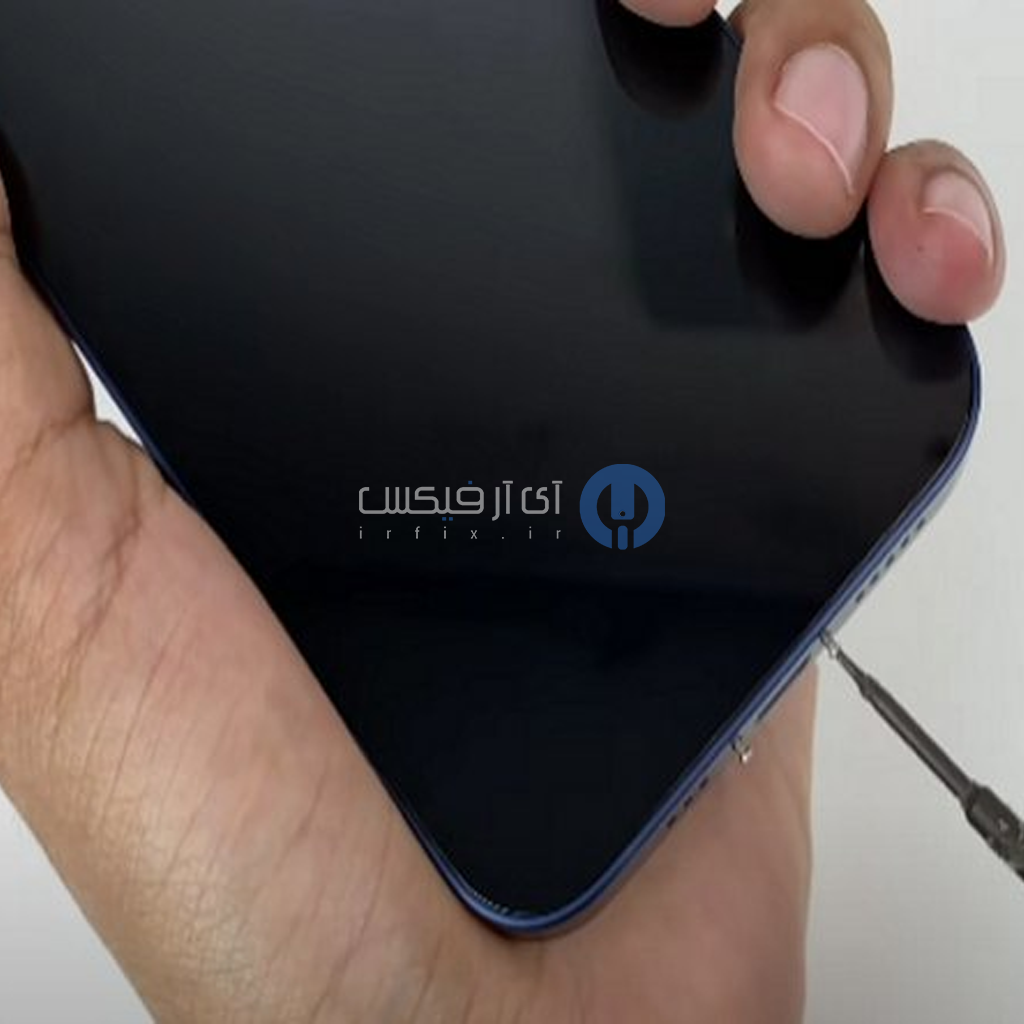

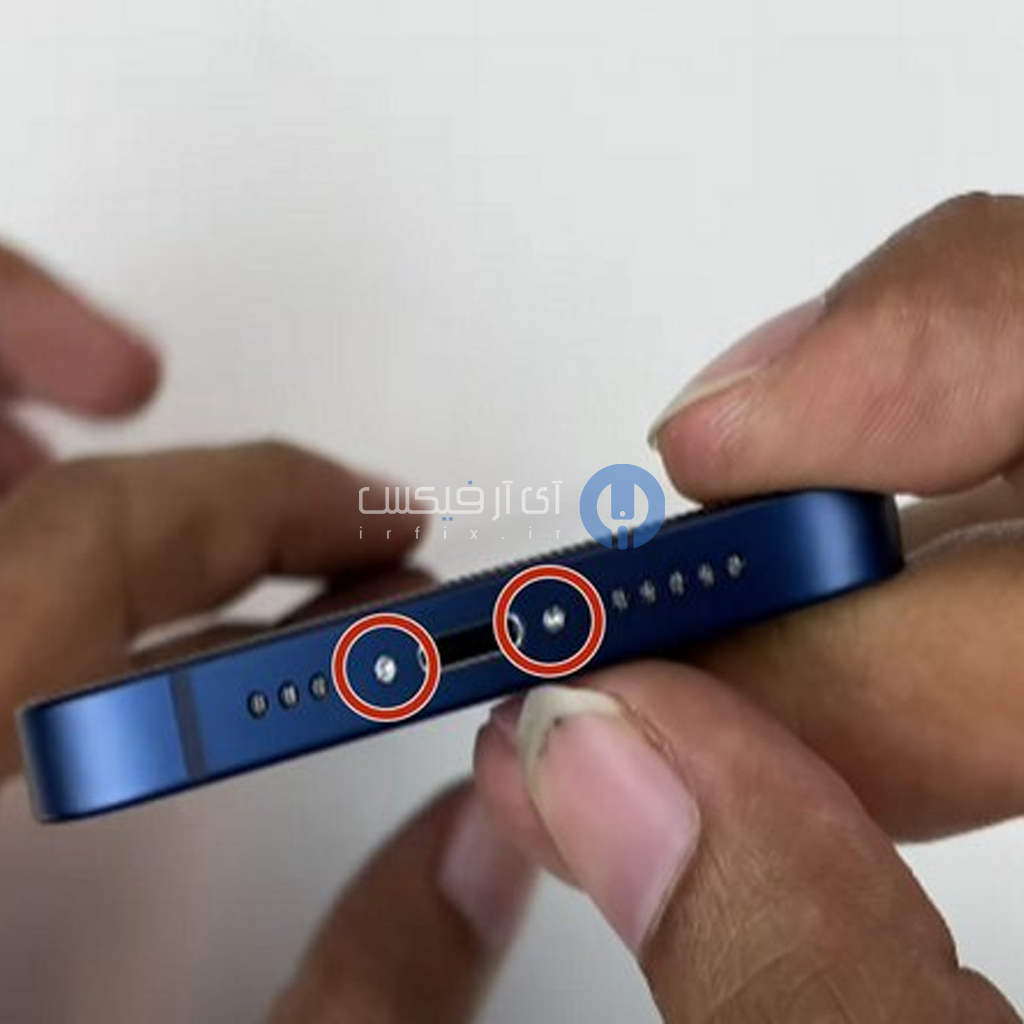

دو عدد پیچ ستاره ای 6.9 میلیمتری مخصوص اپل را باز کنید
مرحله سوم

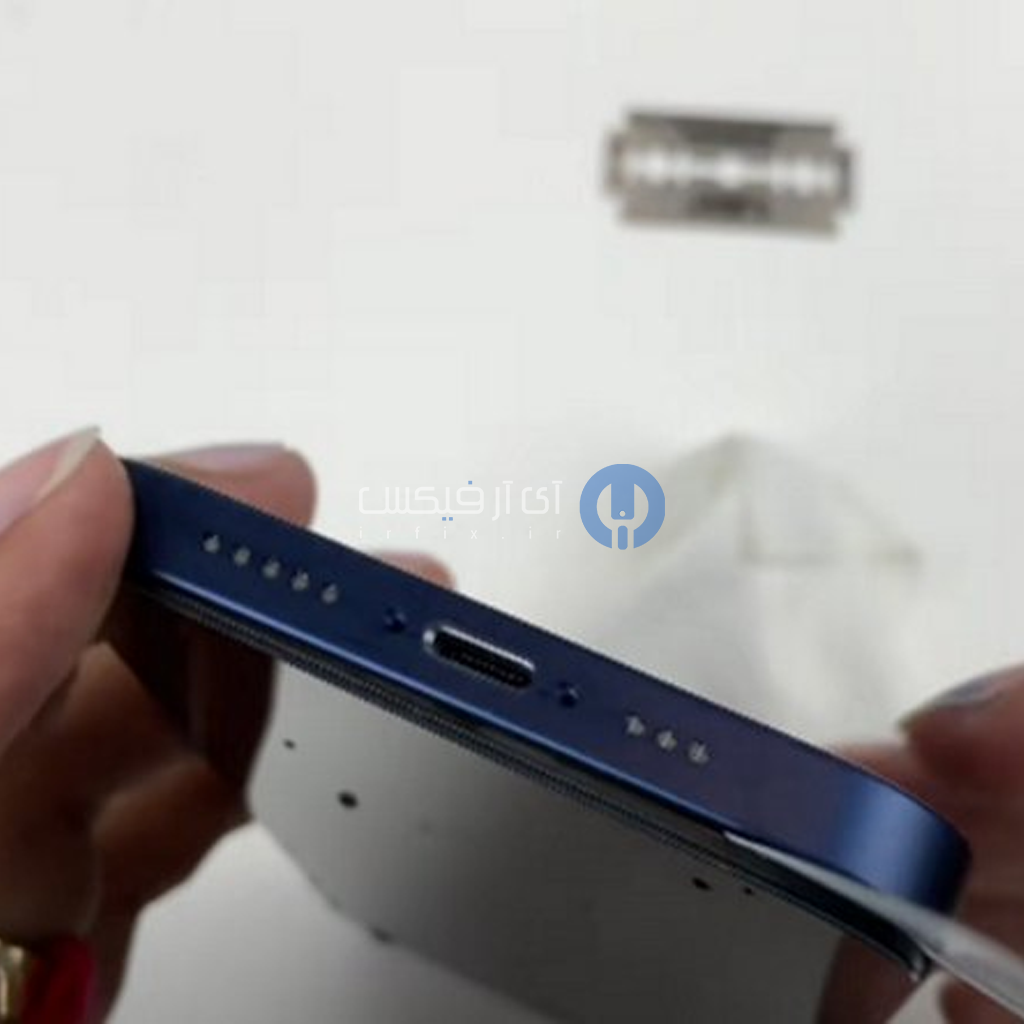

بعد از گرما دادن به اطراف نمایشگر چسب اطراف آن را نرم کنید

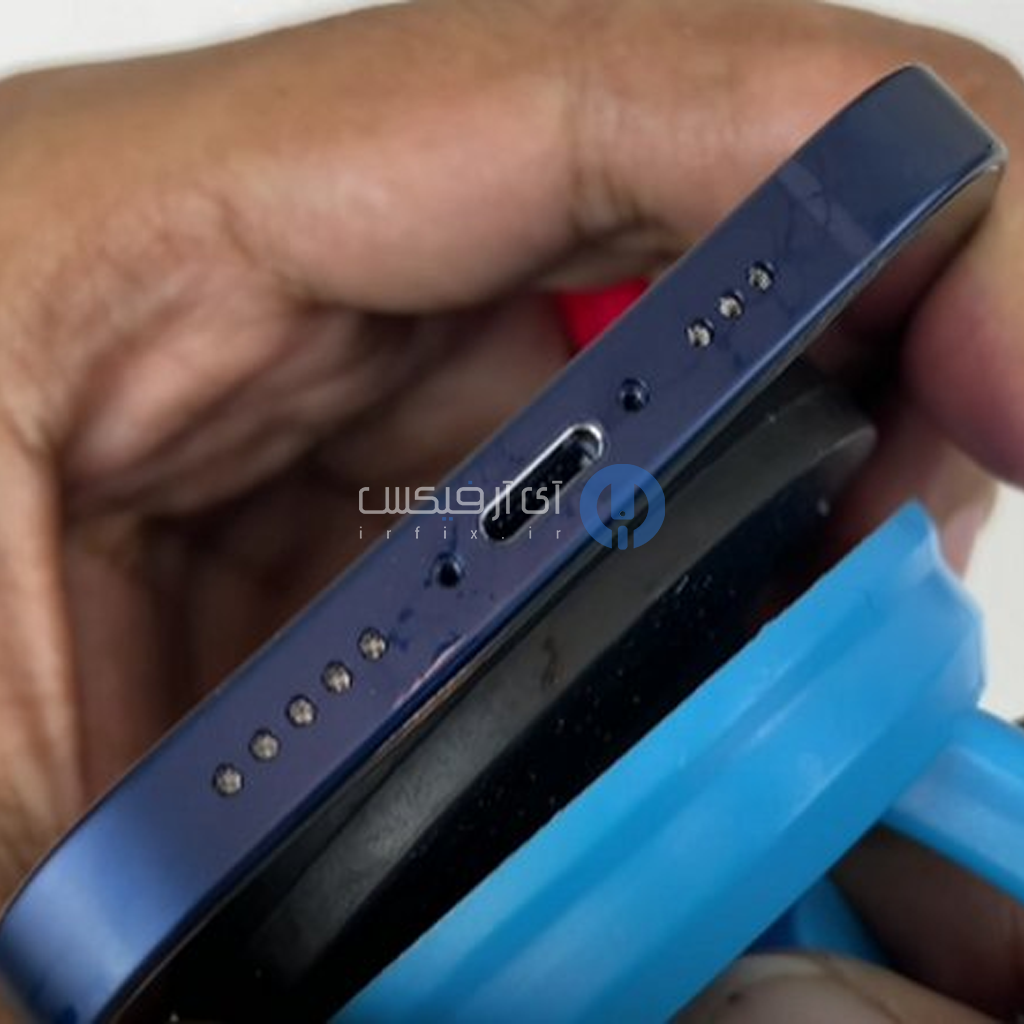

با استفاده از گیره مکش نمایشگر را کمی بلند کنید و یک پیک پلاستیکی را در زیر نمایشگر فرو کنید
پیک را در تمامی اطراف نمایشگر بکشید تا چسب زیر آن جدا شود

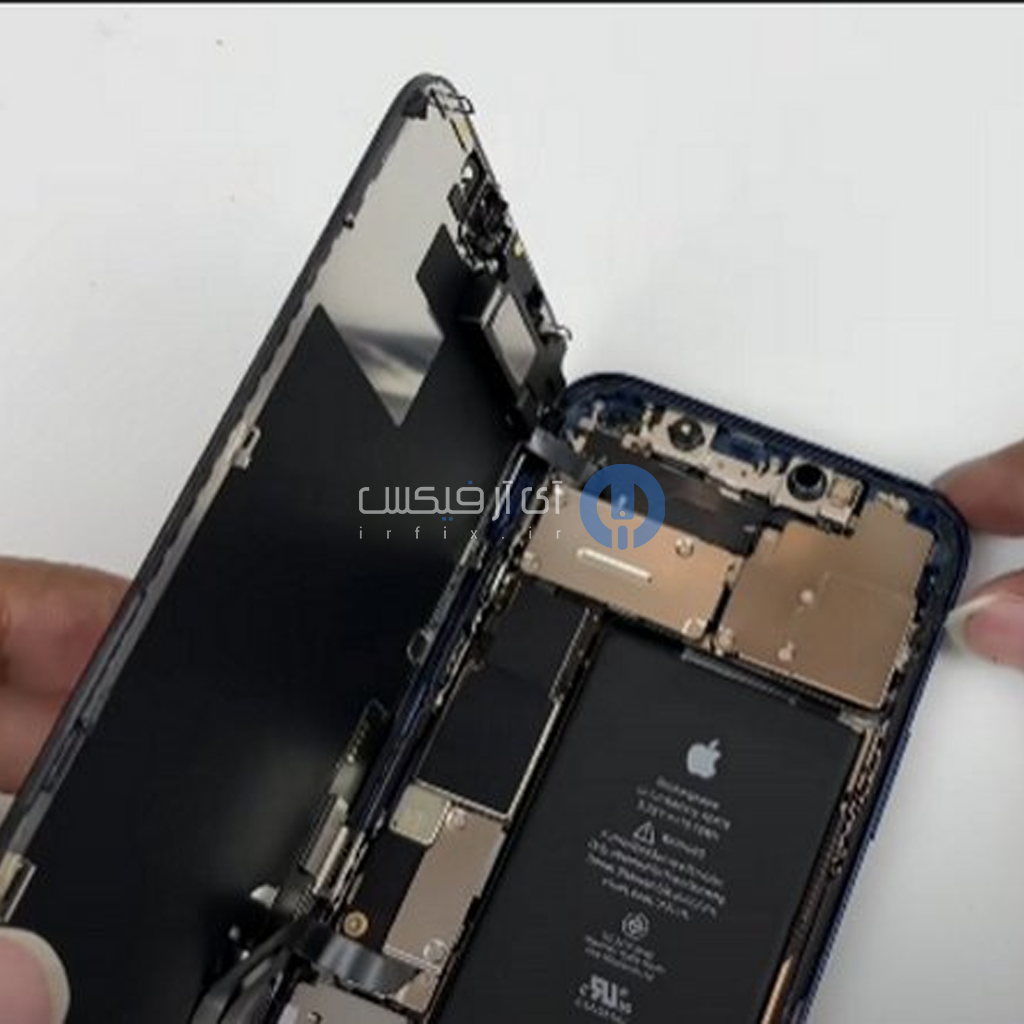

سپس نمایشگر را بلند کنید
مرحله چهارم

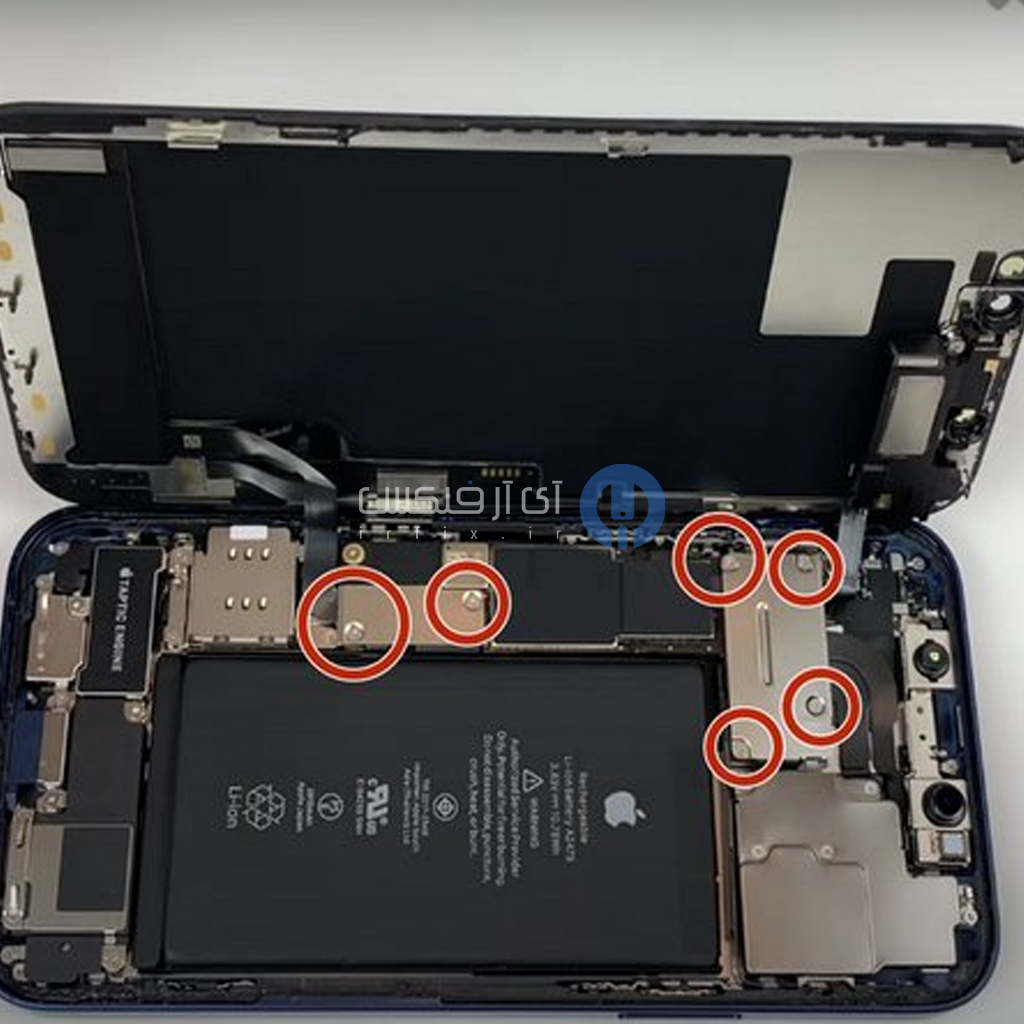

6 عدد پیچ چهارسو را باز کنید
با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، دو کانکتور بلند کنید
کانکتور زیر آن را بلند کنید

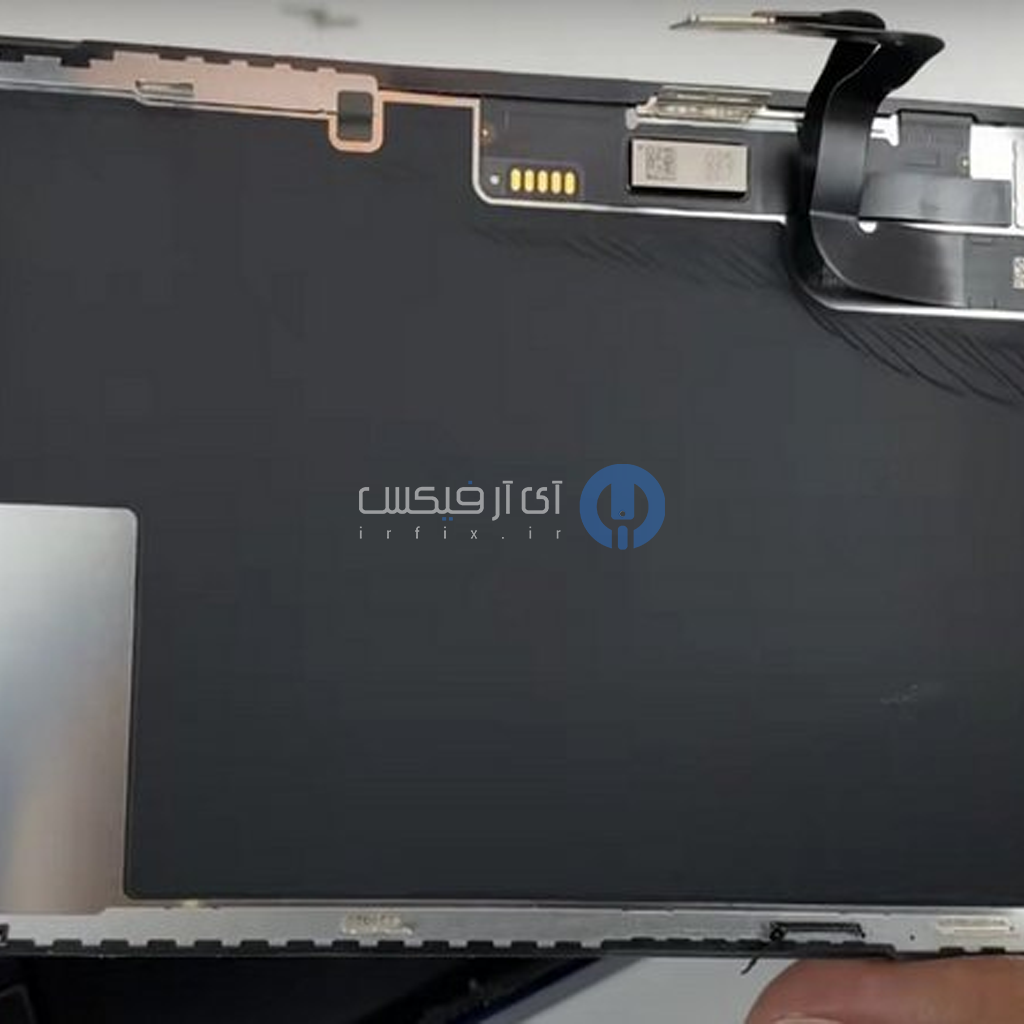

کانکتور نمایشگر را جدا کنید
سپس نمایشگر را بلند کنید
مرحله پنجم

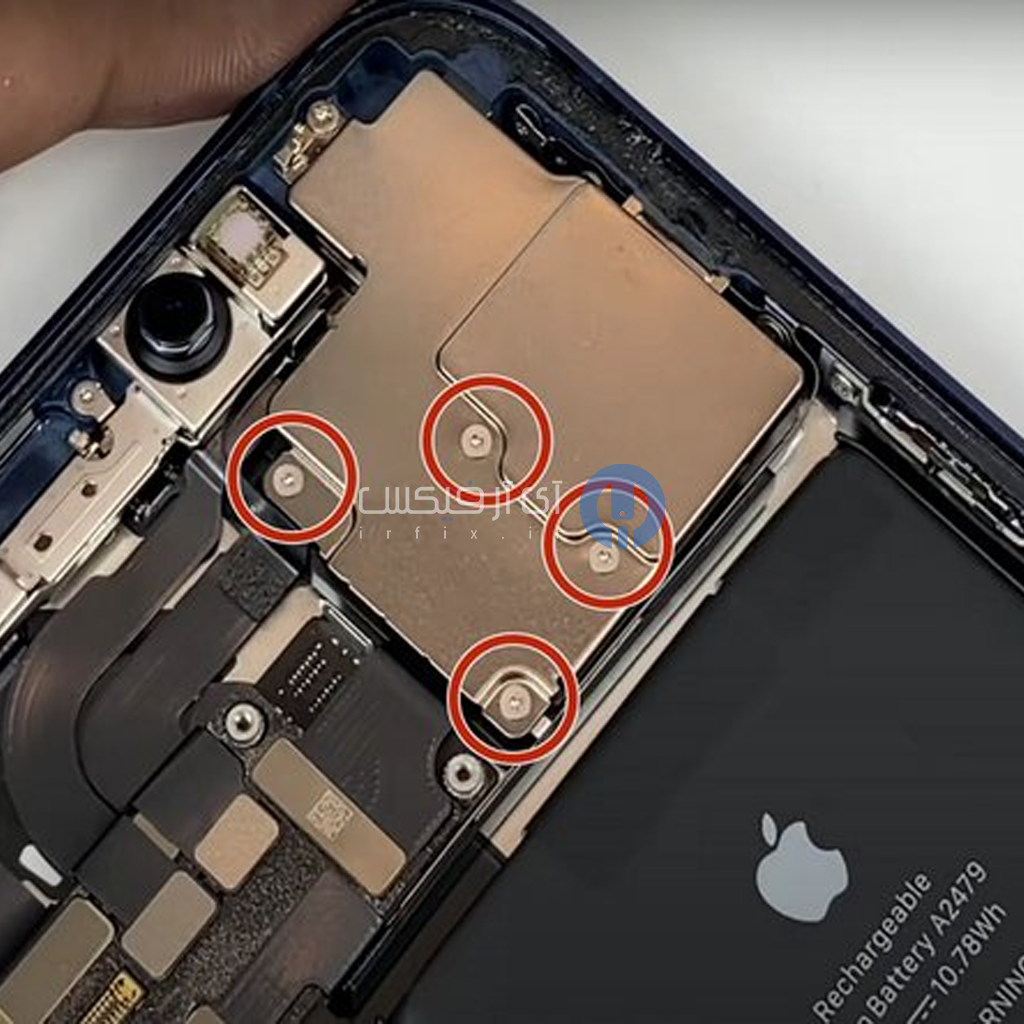

4 عدد پیچ چهارسو را باز کنید

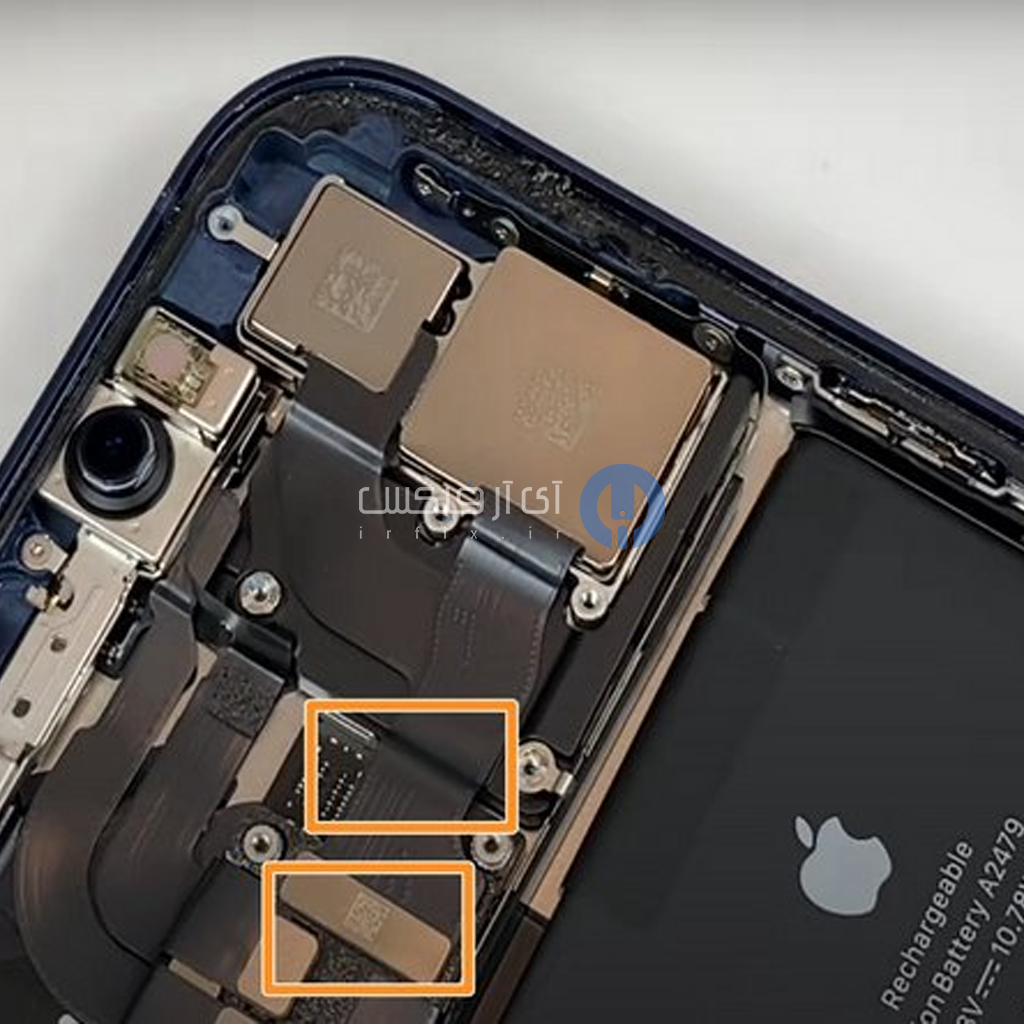

با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، دو کانکتور دوربین پشتی را قطع کنید

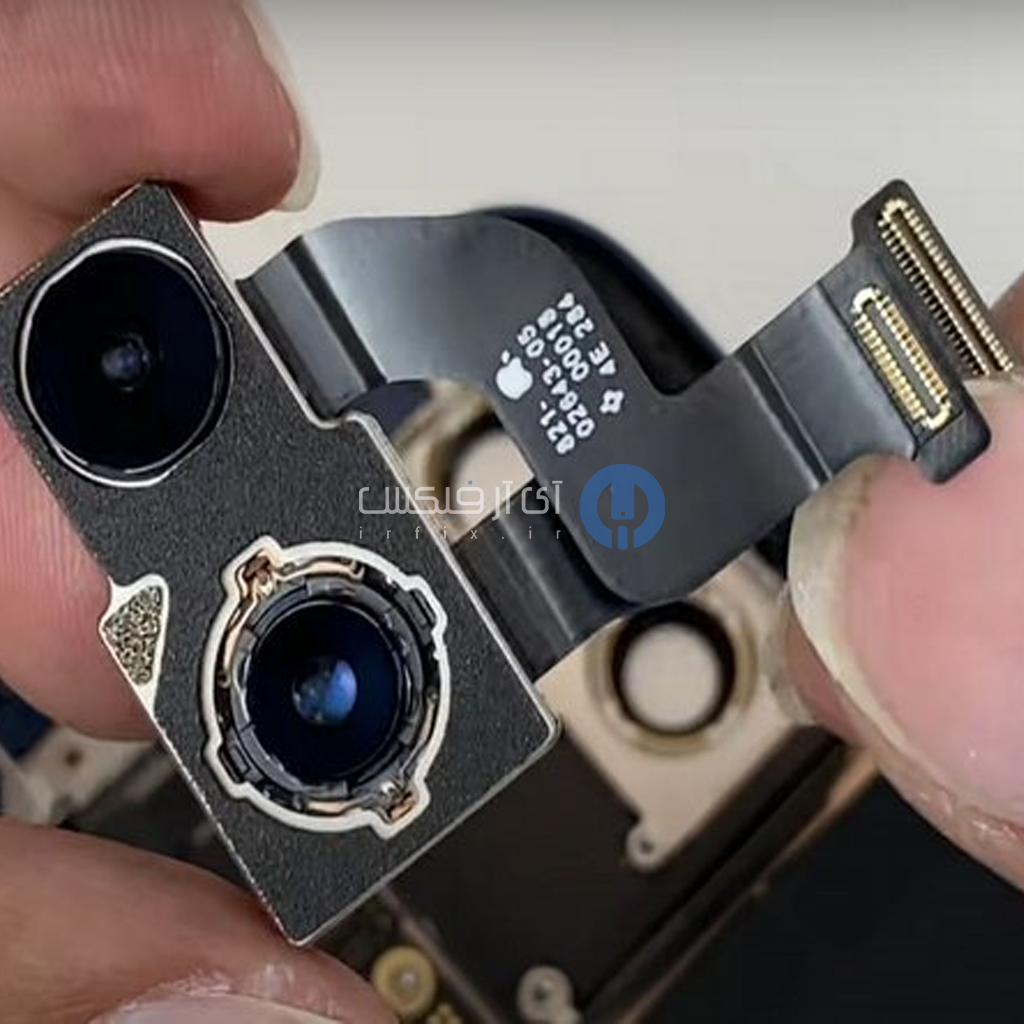

سپس دوربین پشتی را جدا کنید
مرحله ششم

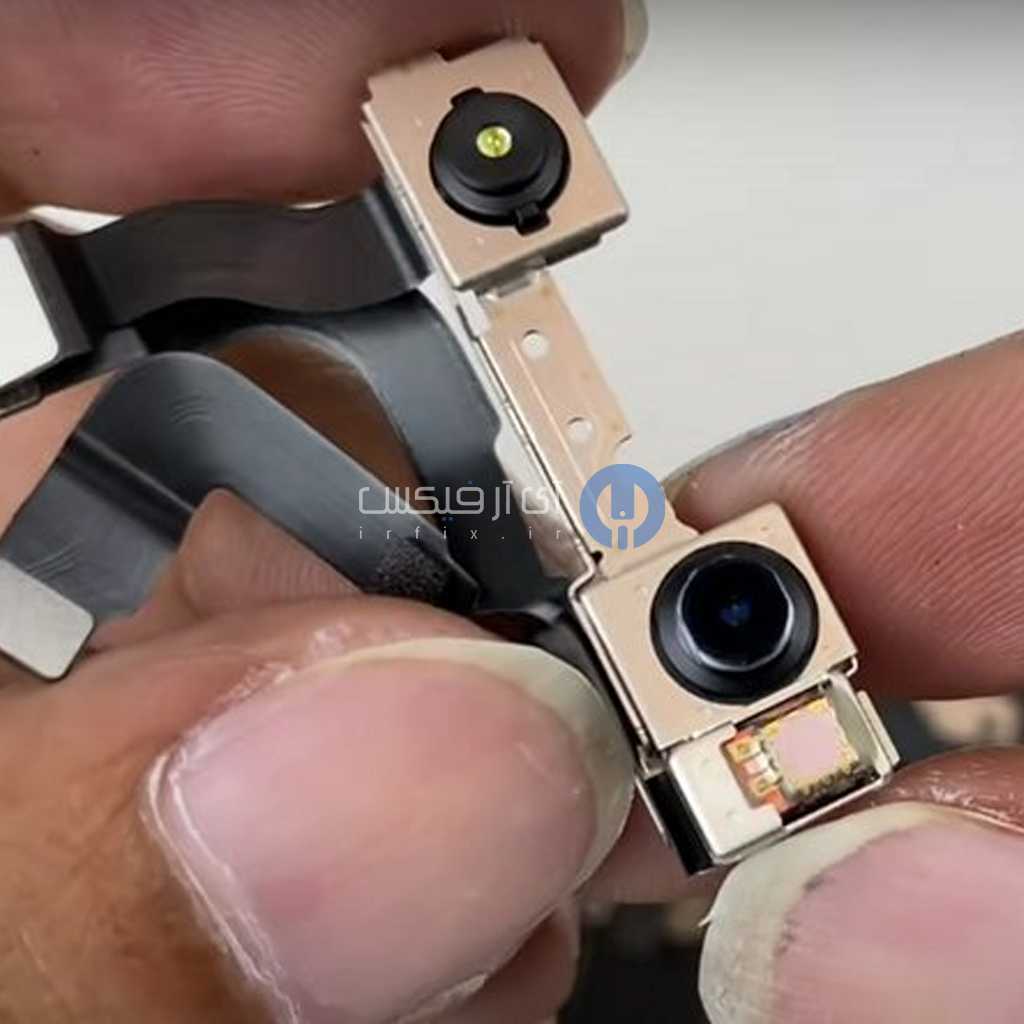

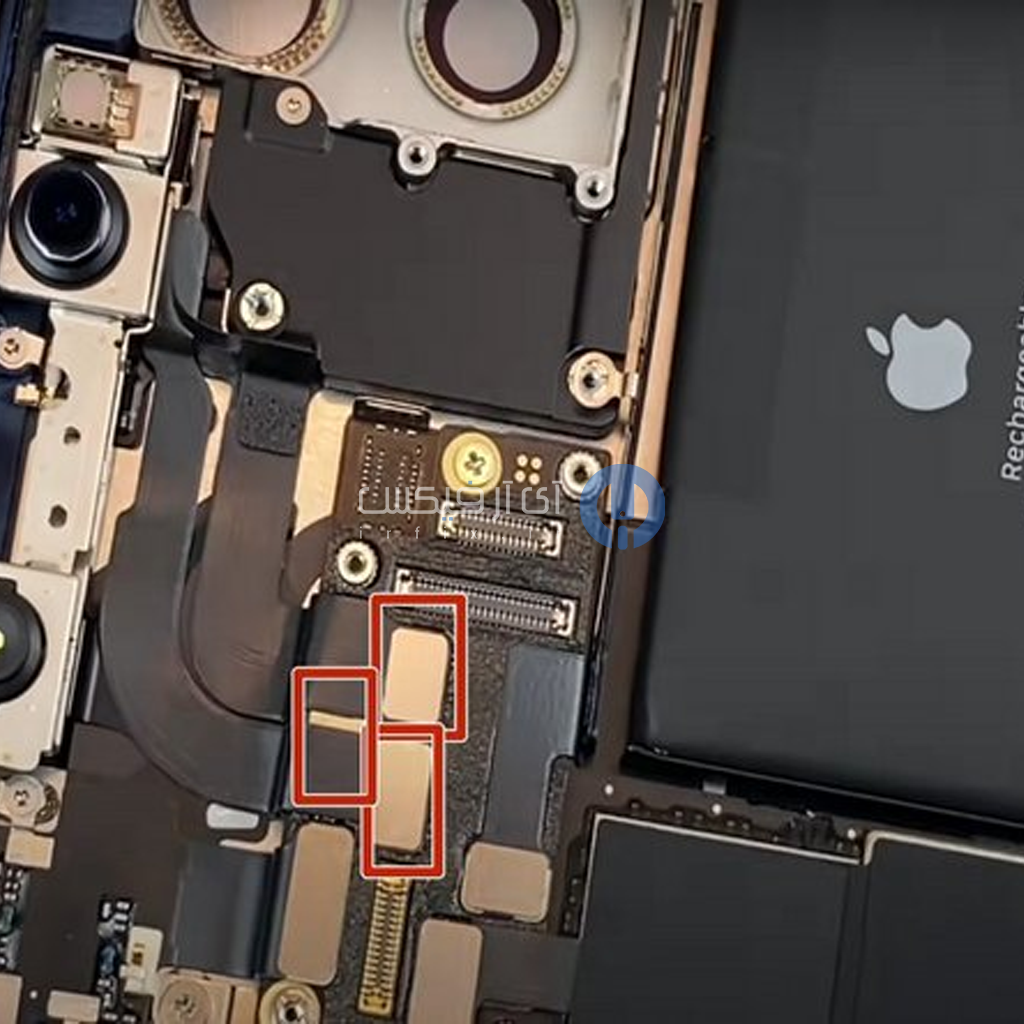

با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، سه کانکتور دوربین جلو را قطع کنید
سپس دوربین جلو را جدا کنید
مرحله هفتم

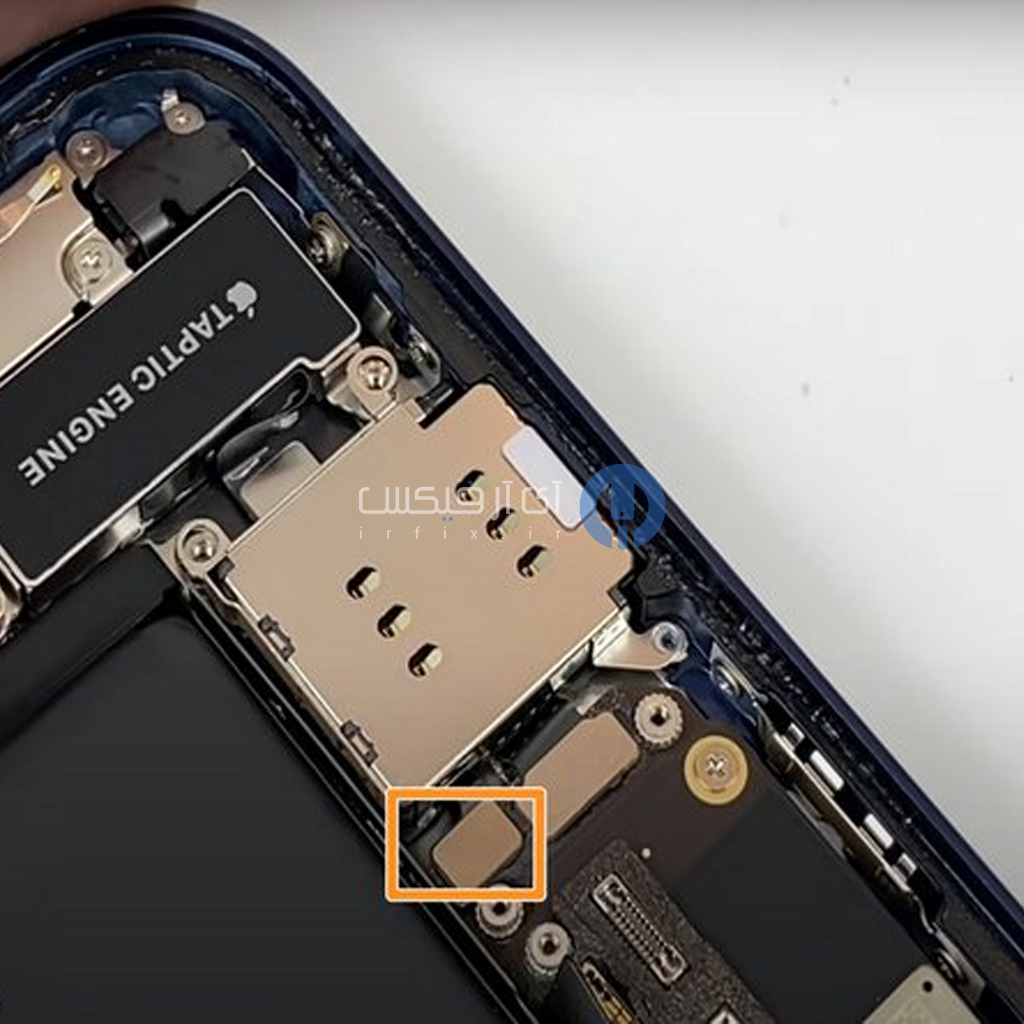

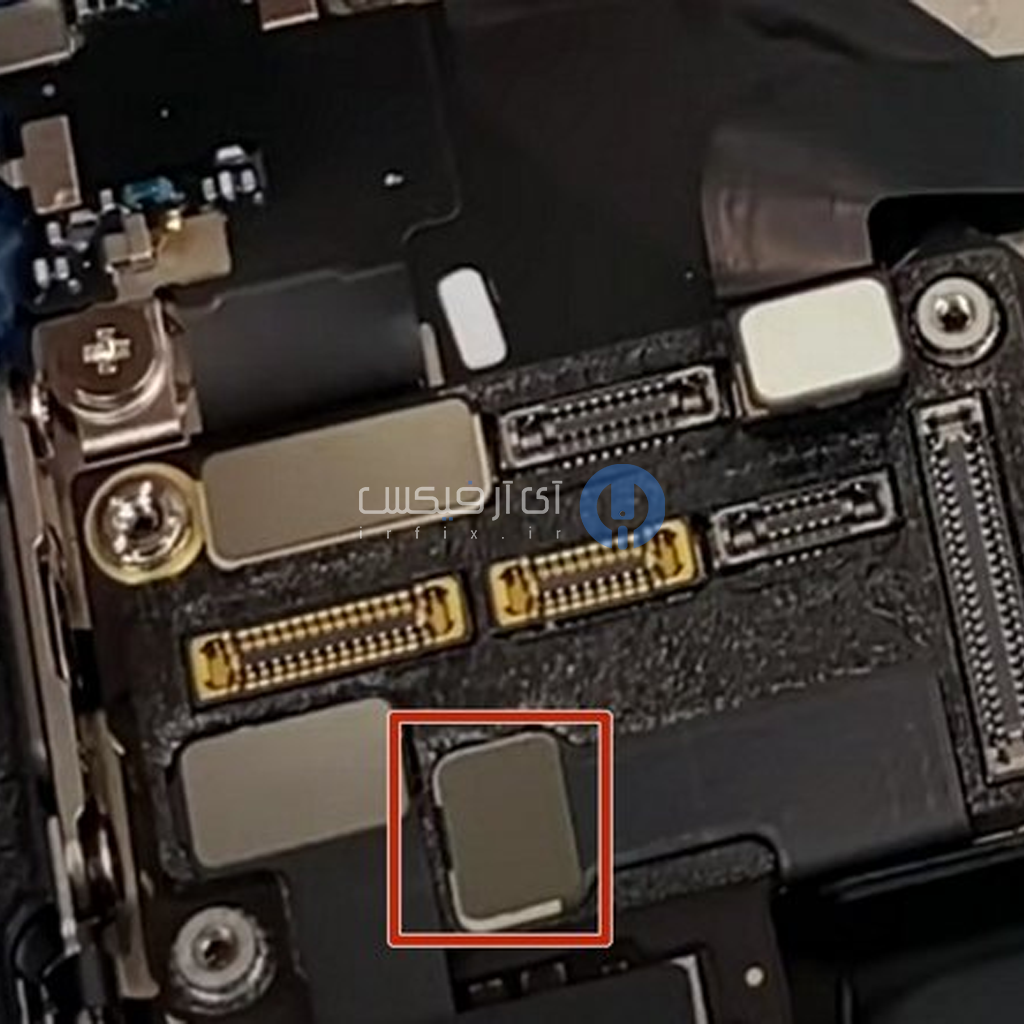

با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، کانکتور نگه دارنده باتری را قطع کنید
3 عدد پیچ چهارسو را باز کنید
سپس هولدر باتری را جدا کنید
مرحله هشتم
با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، کانکتور فلش دوربین را قطع کنید

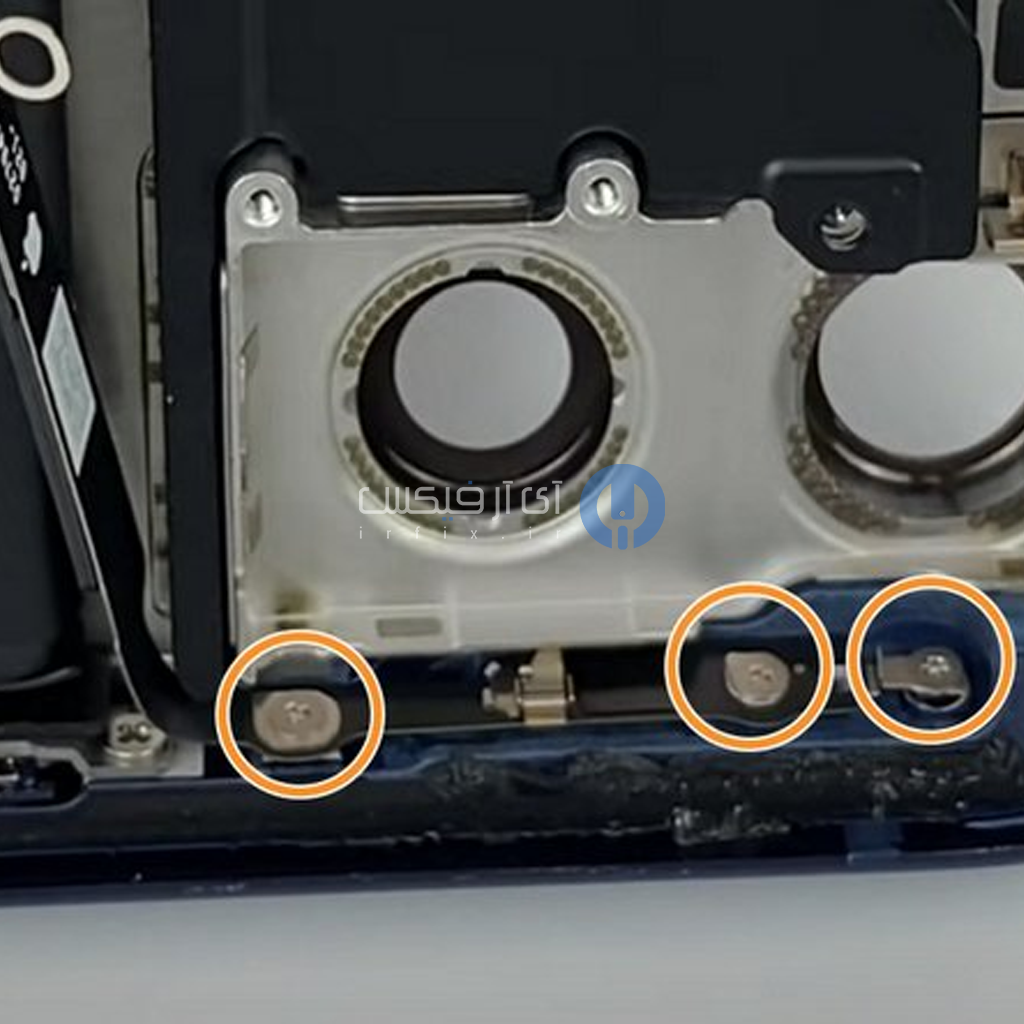

3 عدد پیچ چهارسو را باز کنید
2 عدد پیچ چهارسو را باز کنید
سپس فلش دوربین را جدا کنید
مرحله نهم

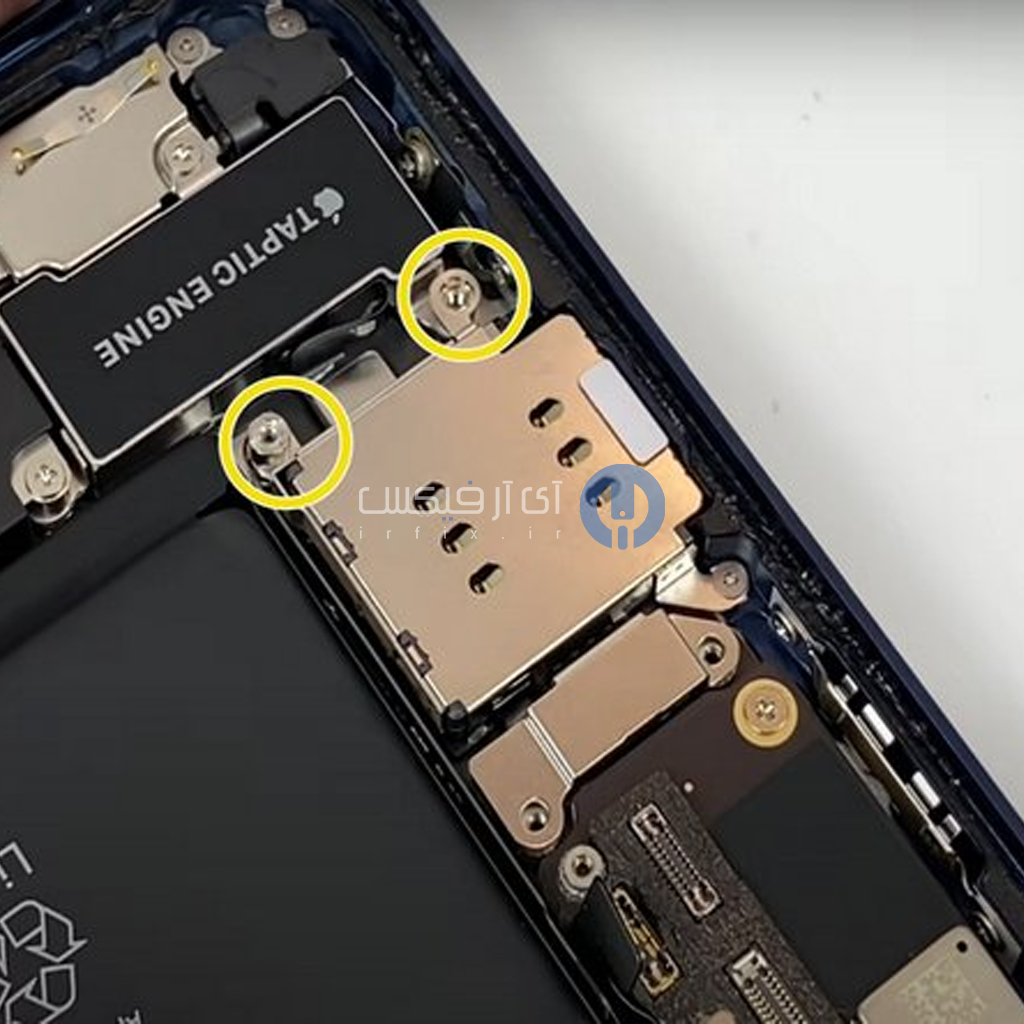

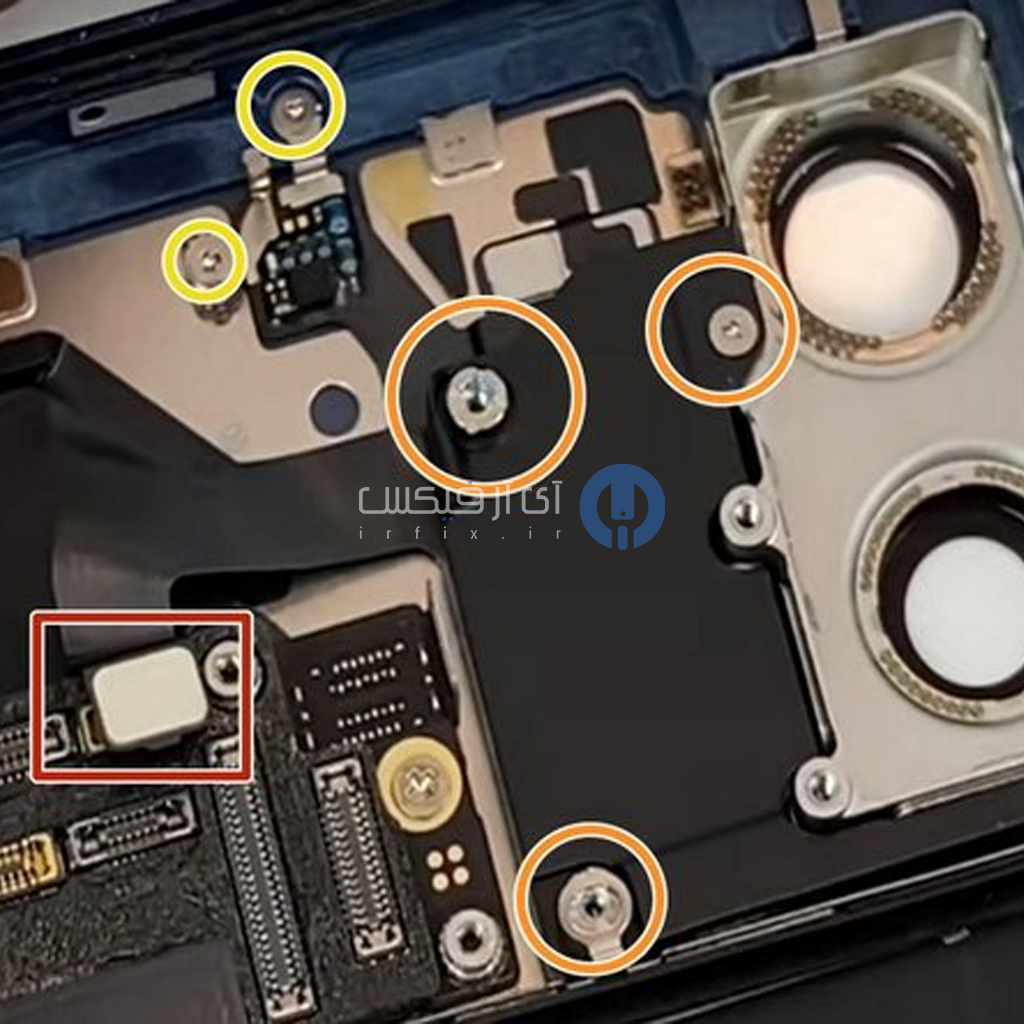

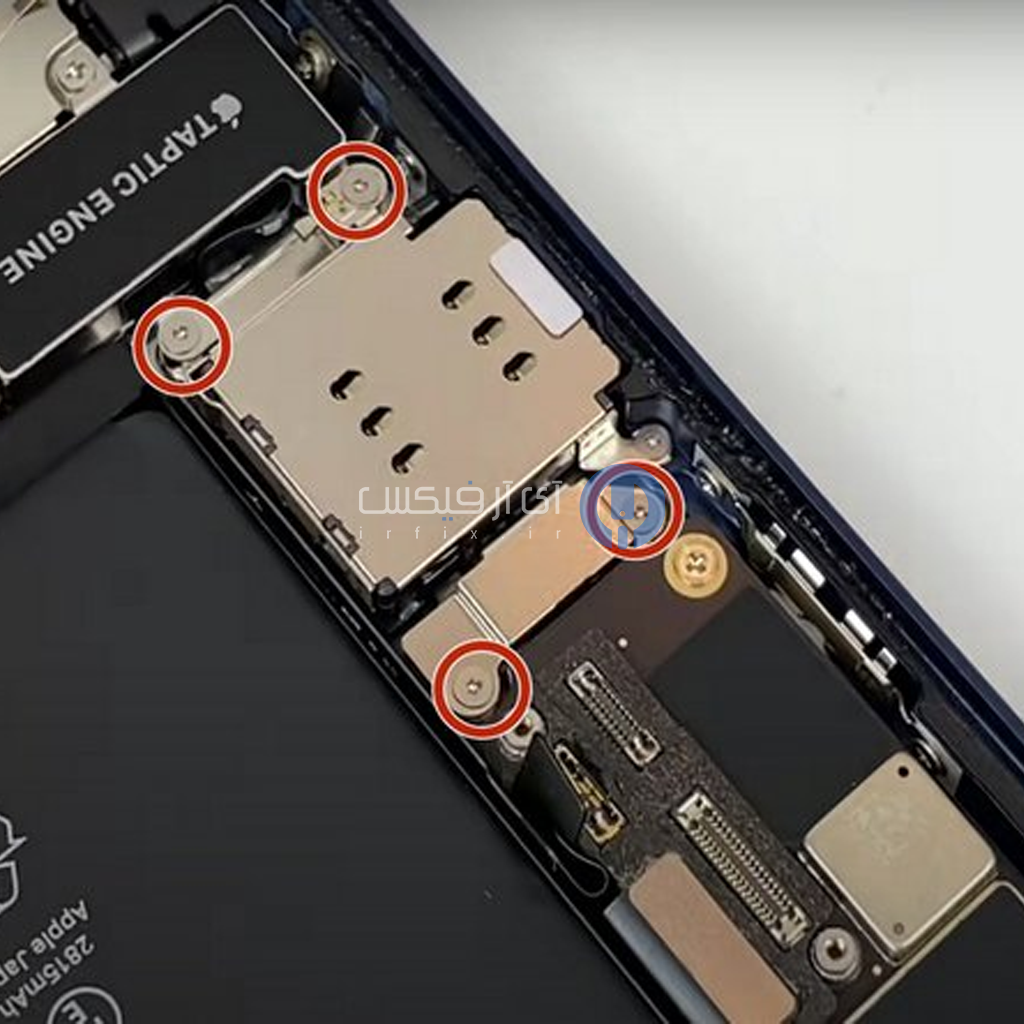

4 عدد پیچ چهارسو را باز کنید
2 عدد پیچ دیگر را توسط پیچ گوشتی طبقه ای باز کنید
با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، کانکتور نگه دارنده سیمکارت را قطع کنید
سپس نگه دارنده سیمکارت را جدا کنید
مرحله دهم
2 عدد پیچ چهارسو را باز کنید
با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، سه کانکتور نگه باتری را قطع کنید
پیچ بعدی را توسط پیچ گوشتی طبقه ای باز کنید
قسمت های پلاستیکی را توسط اسپاتول پلاستیکی جدا کنید
* توجه کنید که قدم آخر برای جدا کردن لاجیک برد ضروری است *

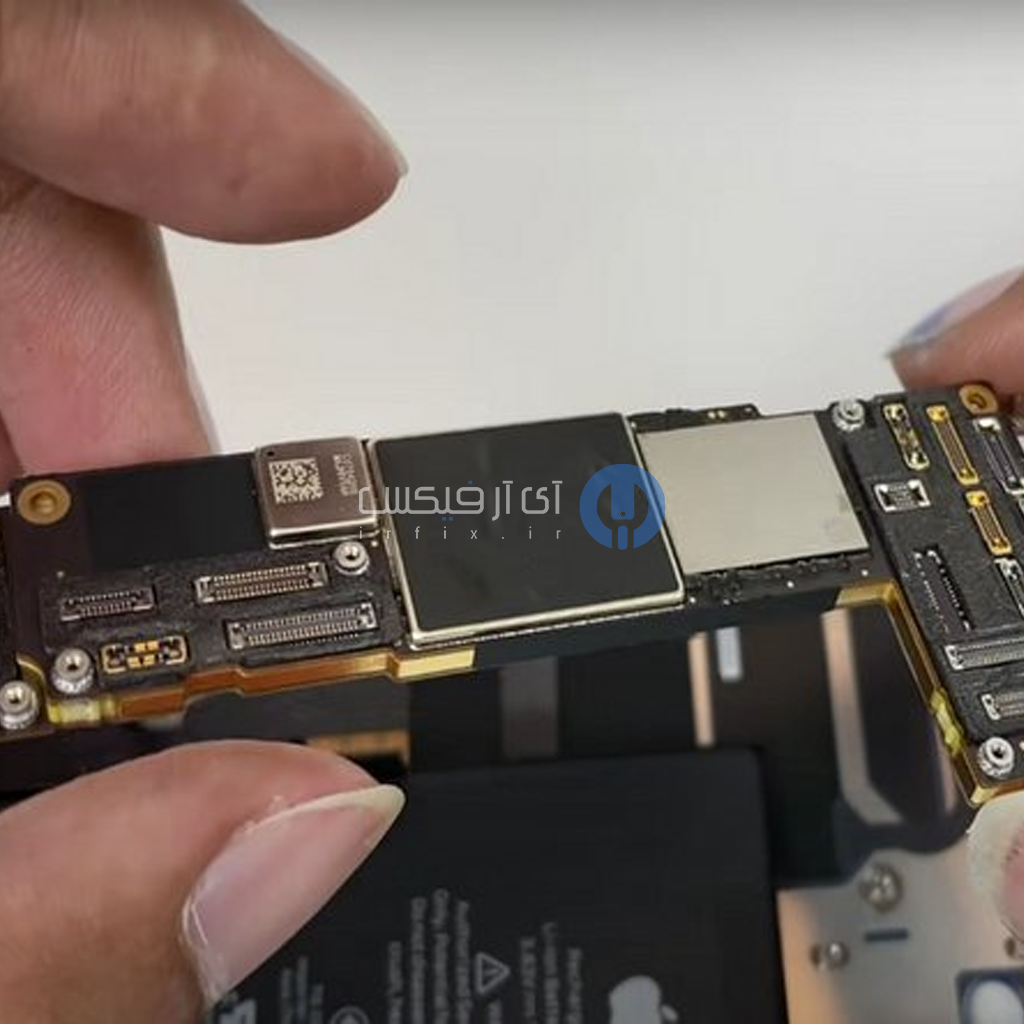

سپس لاجیک برد را جدا کنید
مرحله یازدهم

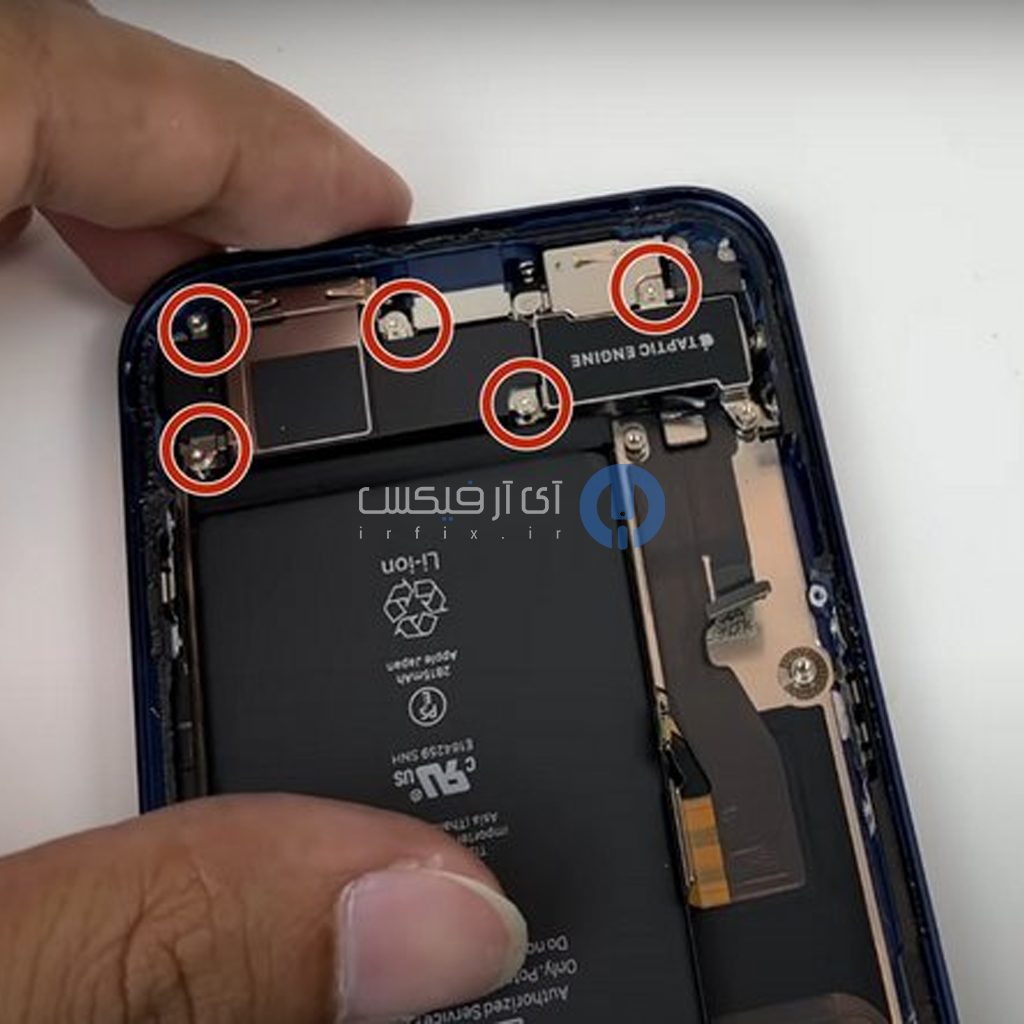

5 عدد پیچ چهارسو را باز کنید

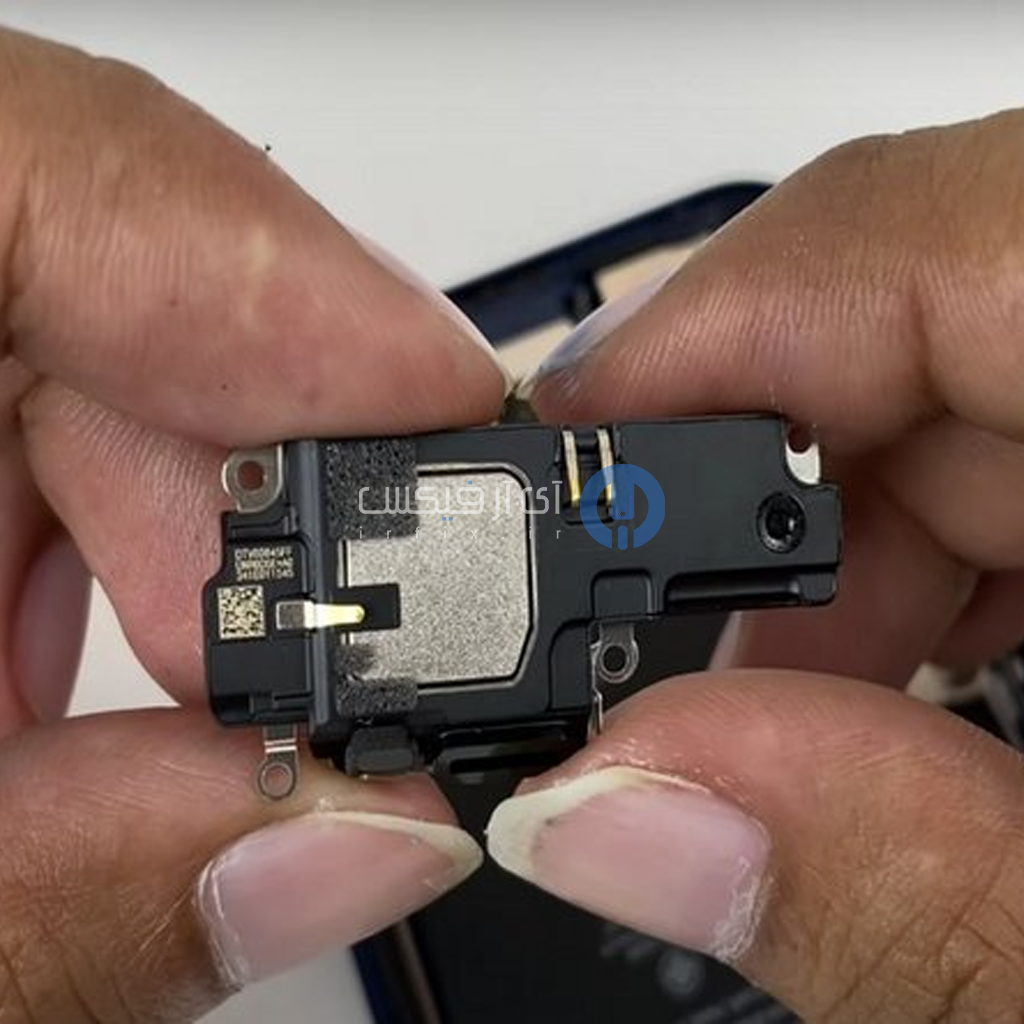

سپس اسپیکر اصلی را جدا کنید
مرحله دوازدهم

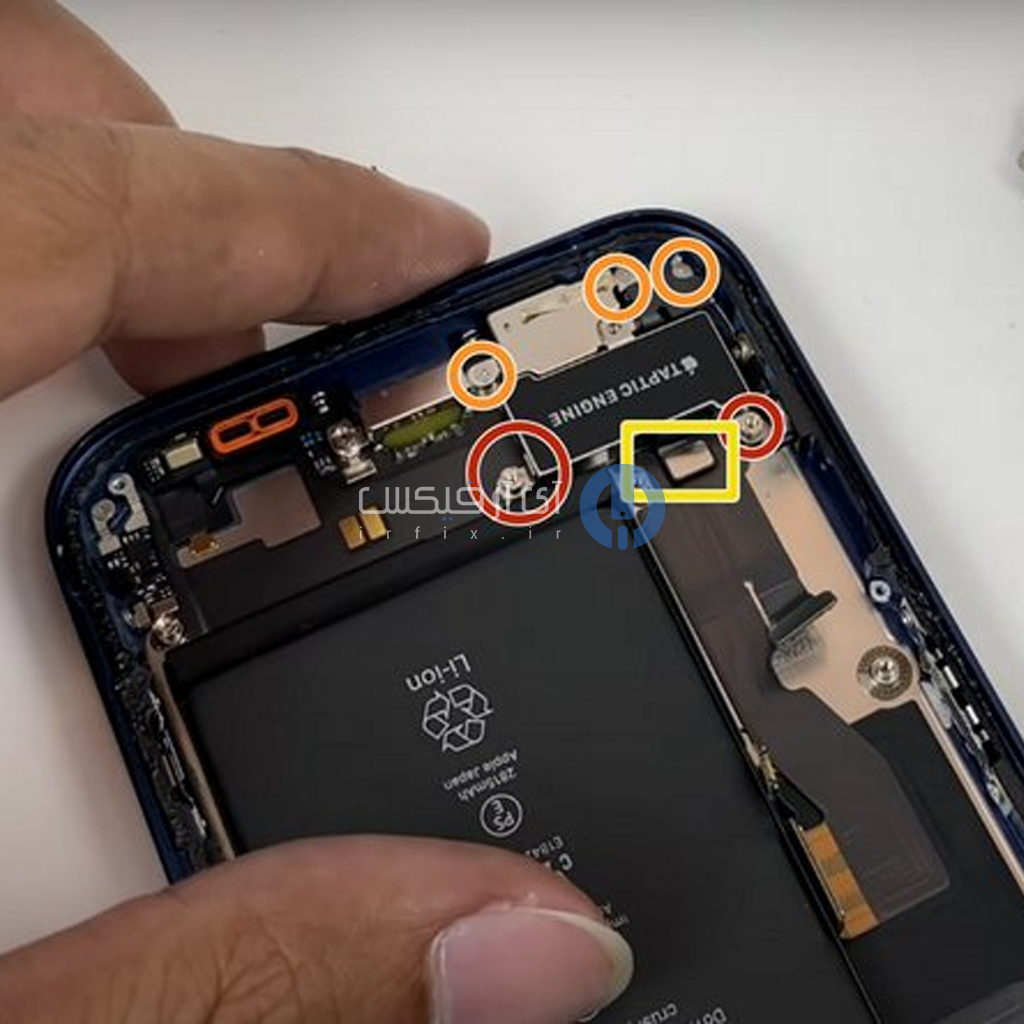

2 عدد پیچ را توسط پیچ گوشتی طبقه ای باز کنید
3 عدد پیچ چهارسو را باز کنید
با استفاده از اسپاتول پلاستیکی یا نوک انگشتانتان، کانکتور تپتیک انجین را قطع کنید

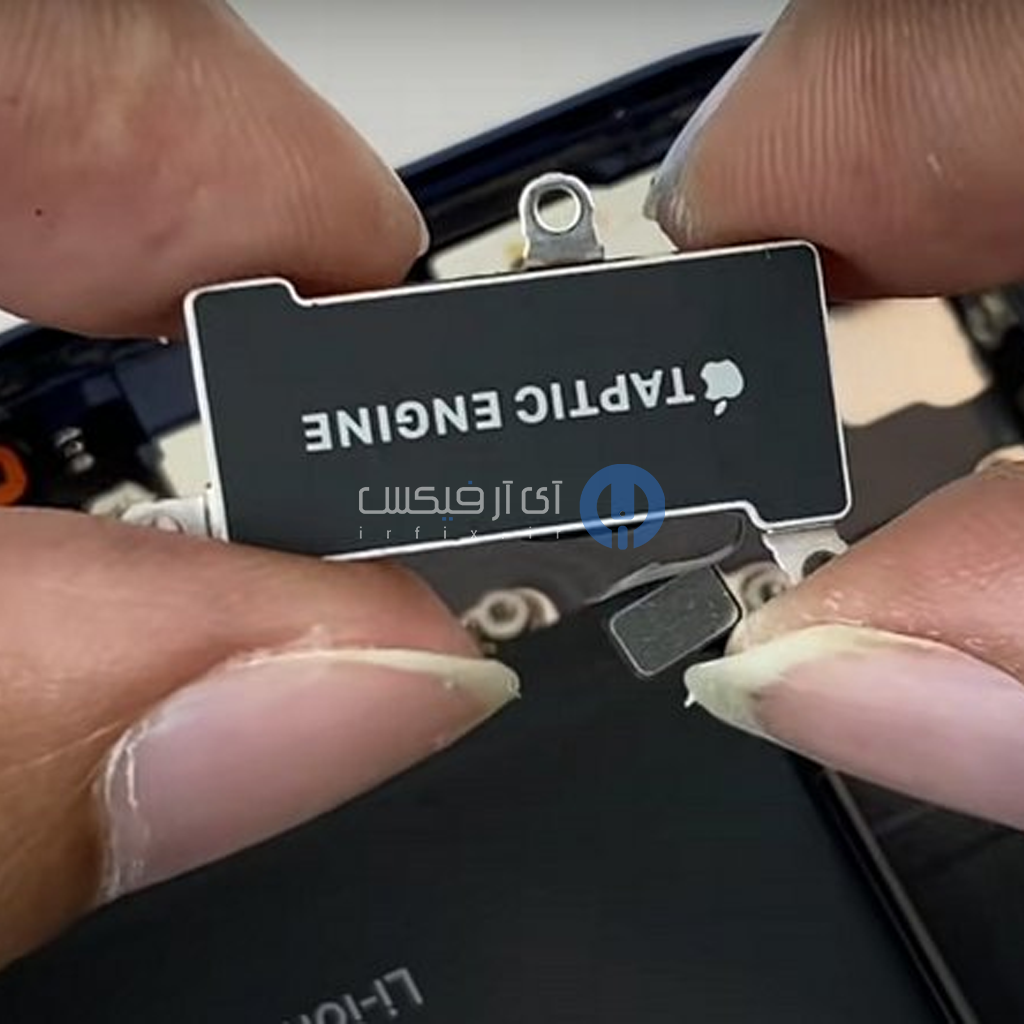

سپس تپتیک انجین را جدا کنید
مرحله سیزدهم

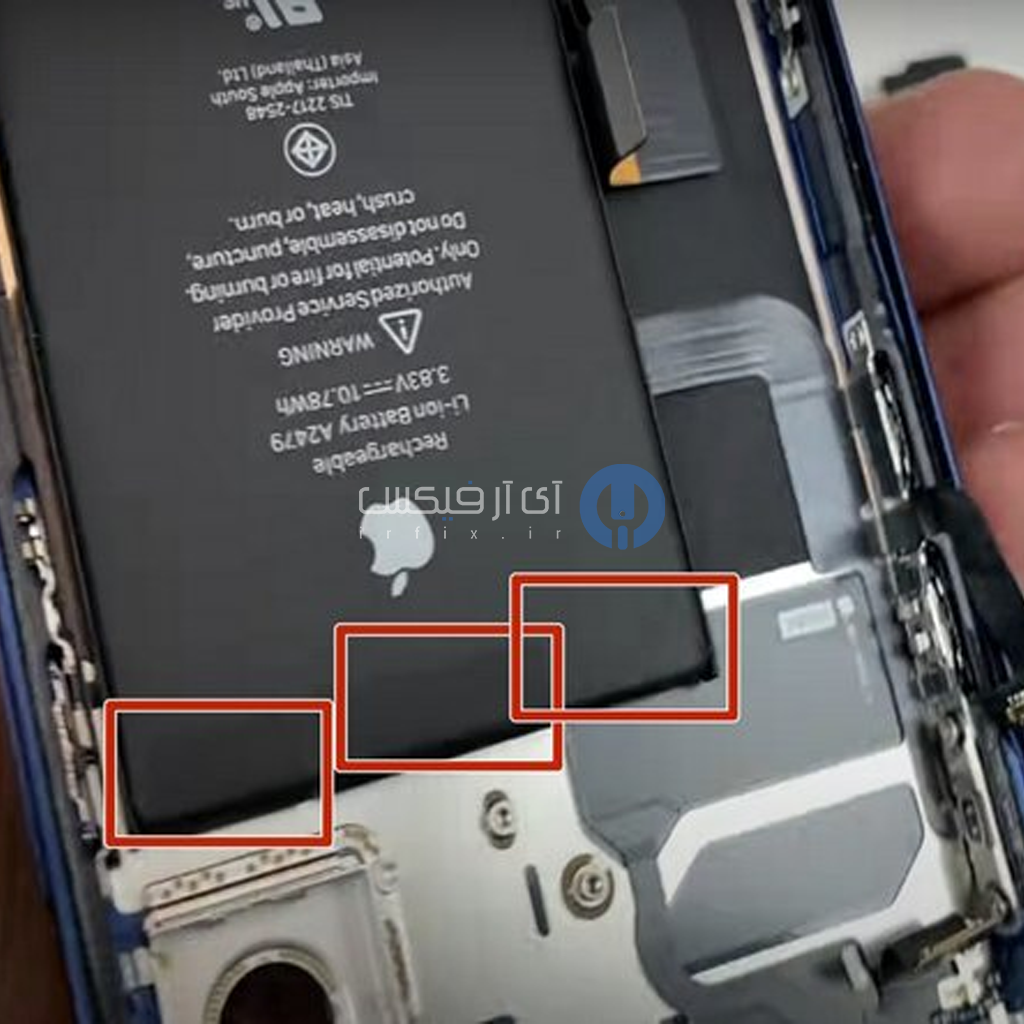

چسب زیر باتری را جدا کنید
برای جدا کردن چسب زیر باتری، سری های چسب مشخص شده را جدا کنید

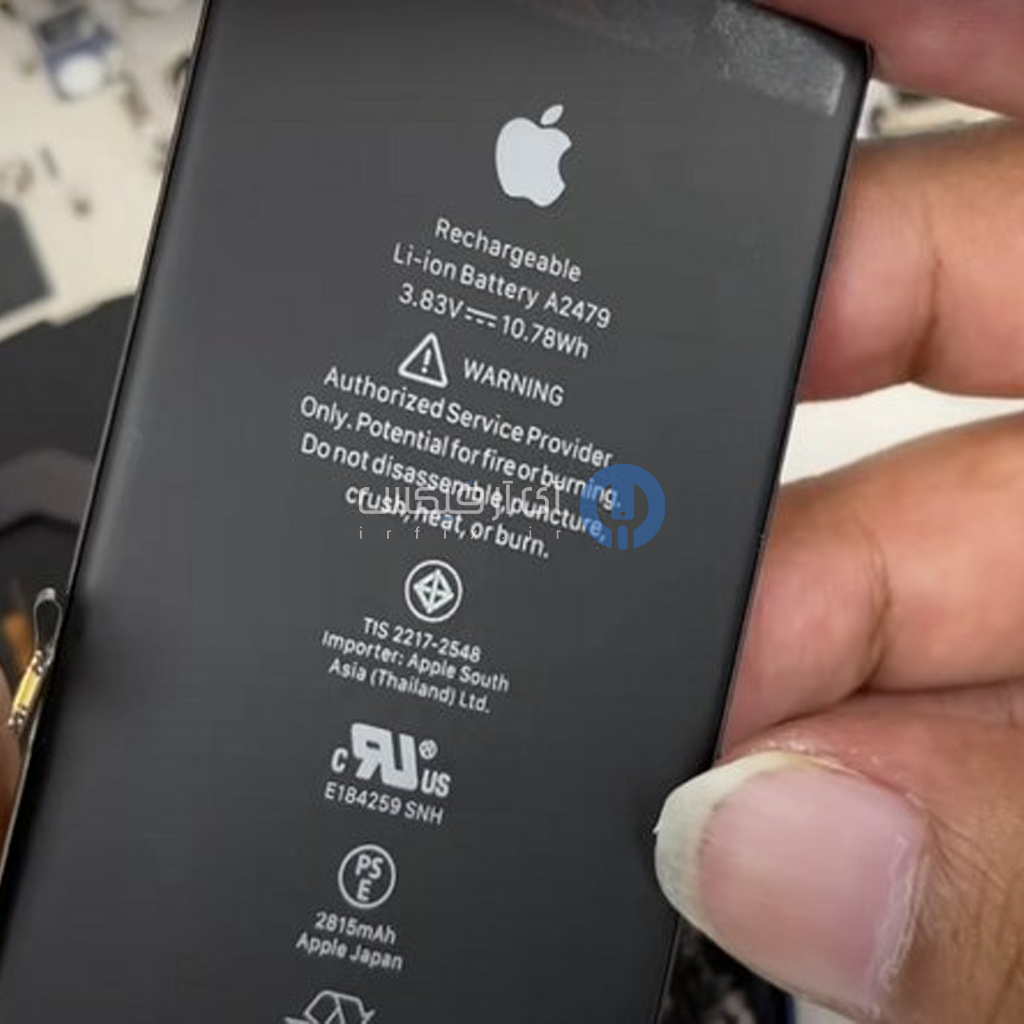

سپس باتری را جدا کنید
مرحله چهاردهم

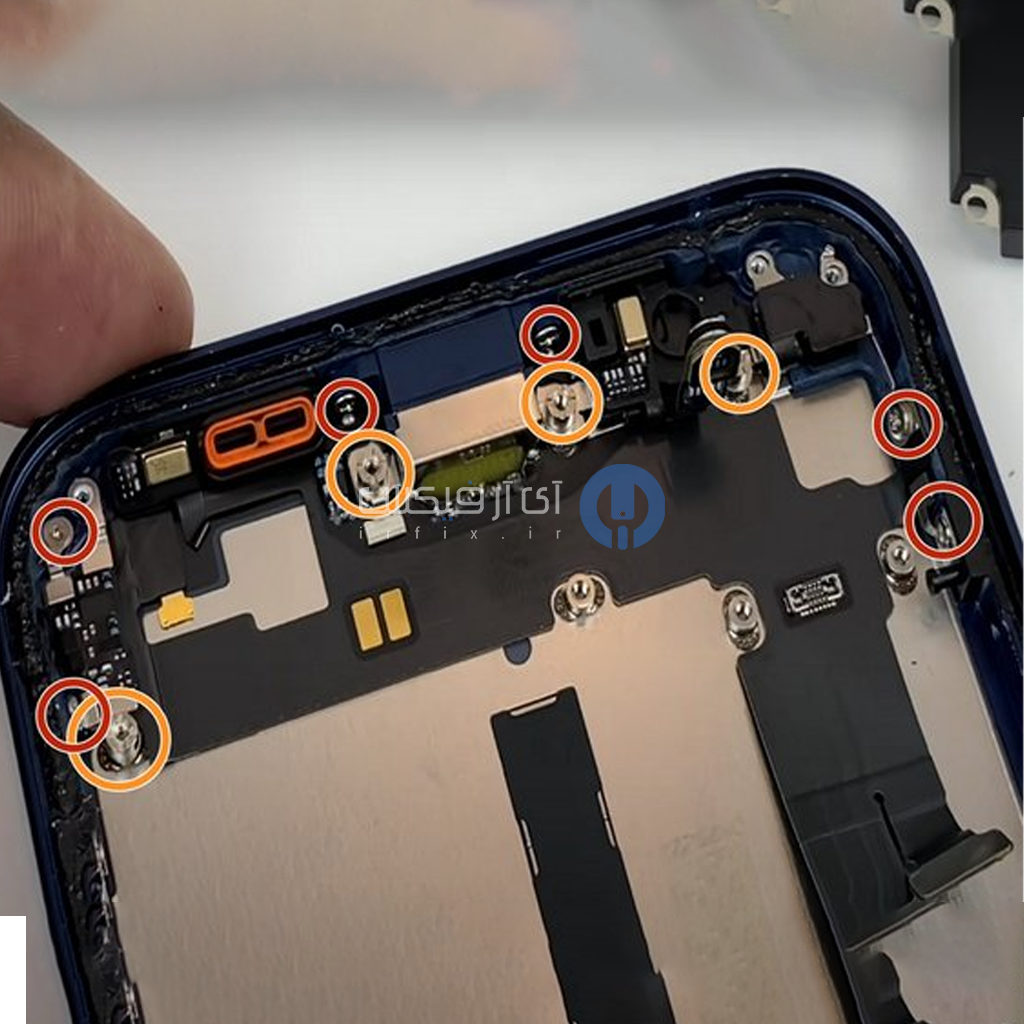

6 عدد پیچ چهارسو را باز کنید
4 عدد پیچ را توسط پیچ گوشتی طبقه ای باز کنید
قسمت پلاستیک را توسط اسپاتول پلاستیکی جدا کنید
* توجه کنید که قدم قبل برای جدا کردن پورت شارژ ضروری است *

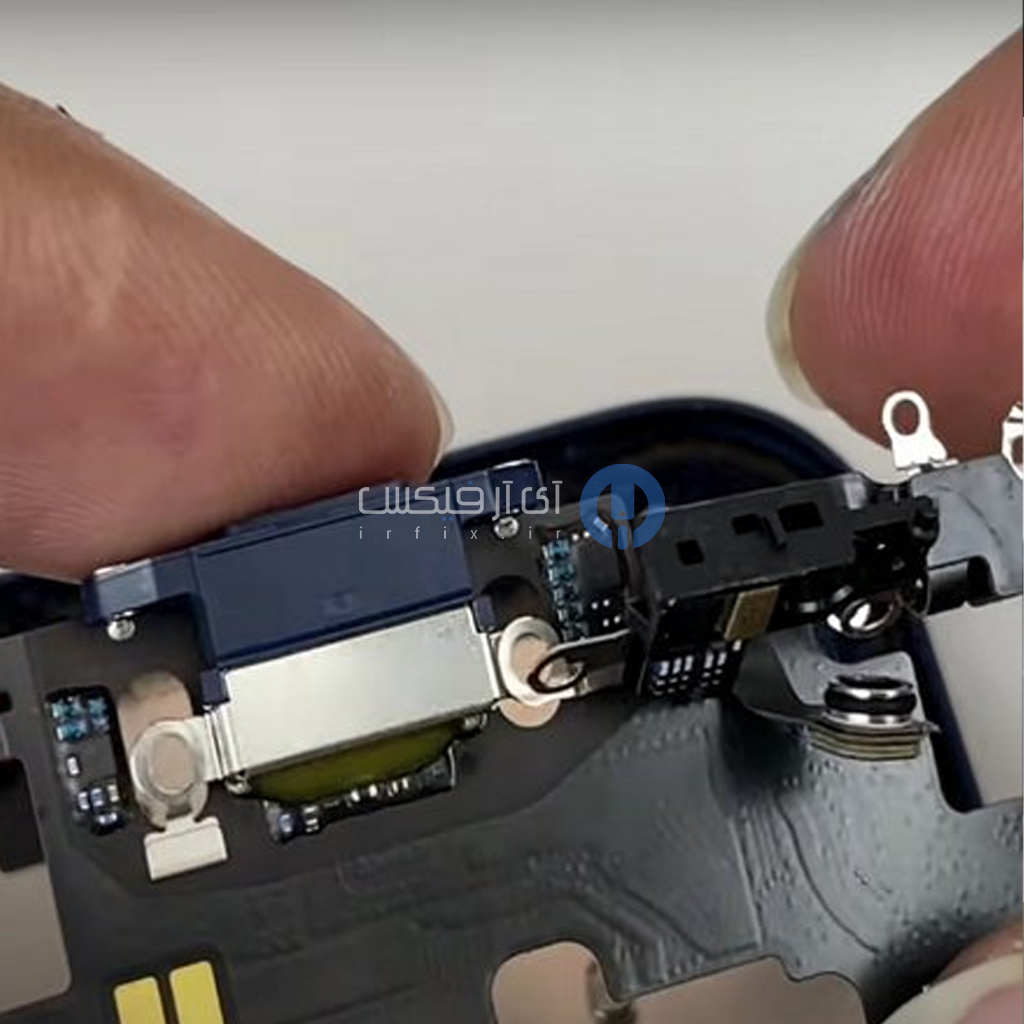

سپس پورت شارژ را جدا کنید
* مراقب باشید که خیلی به این قسمت فشار نیارید چون ممکن است به برخی قطعات آسیب بزنید *
مرحله پانزدهم

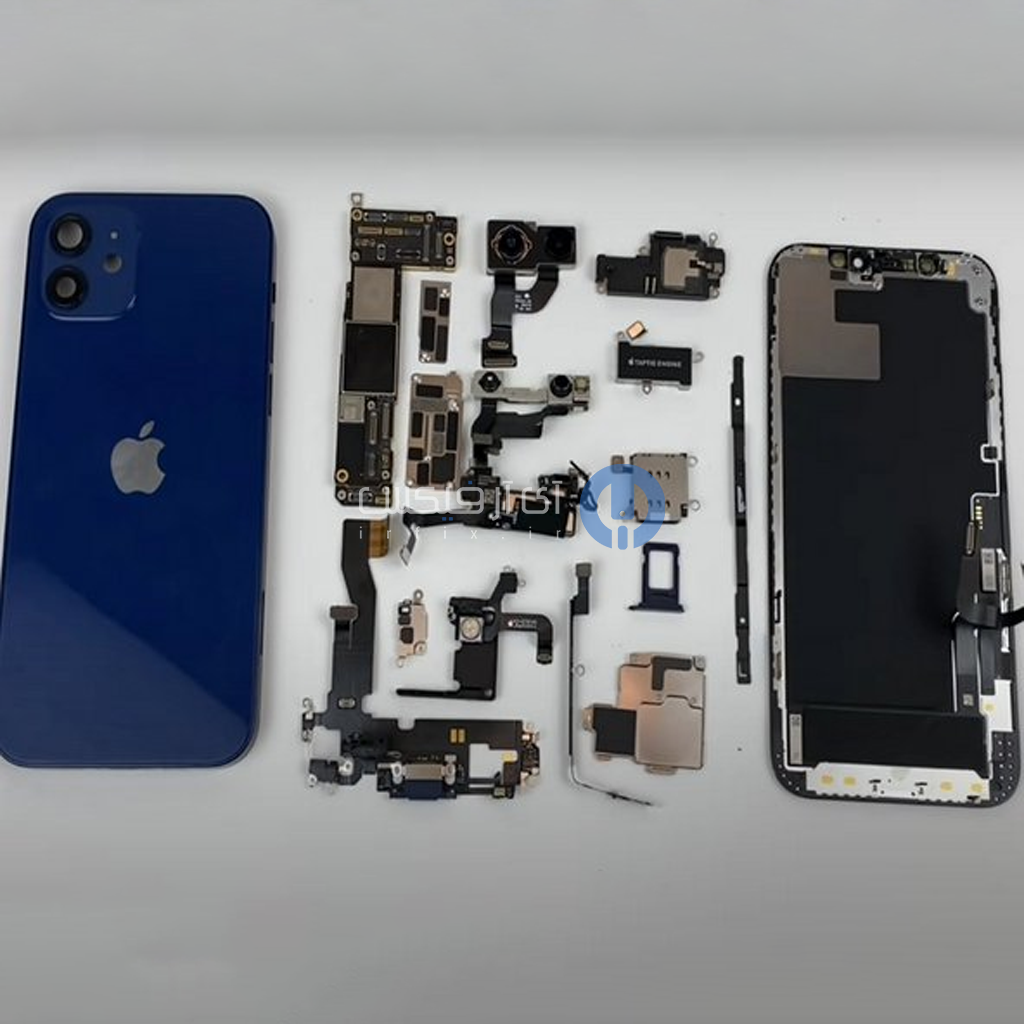

هم اکنون تمامی قطعات دستگاه شما باز و کالبدشکافی شده
