معرفی
در این مقاله قصد داریم کالبدشکافی آیفون 12ProMax رو به کاربران و تعمیرکاران گرامی آموزش بدیم.
در ابتدا به باز کردن دستگاه و در ادامه به کالبدشکافی آیفون 12ProMax و نکات قبل و بعد تعمیر میپردازیم.
ویدئوی آموزشی
ابزار و قطعات مرتبط
قطعات
قاب شاسی (بدنه کامل با فلت) اصلی آیفون 12پرومکس | Housing iPhone 12ProMax
ناموجود
Price range: 7,300,000 تومان through 8,100,000 تومان فلت شارژ آیفون 12پرومکس | Flat Charge iPhone 12ProMax
موجود در انبار
Price range: 1,850,000 تومان through 2,750,000 تومان چسب آب بندی زیر ال سی دی آیفون 12پرومکس | Water Proof Adhesive iPhone 12ProMax
موجود در انبار
95,000 تومانآیفون Xsآیفون XsMax پیچ زیر آیفون ایکس تا 16پرومکس | Screw iPhone X to 16ProMax
موجود در انبار
Price range: 15,000 تومان through 20,000 تومانمرحله اول

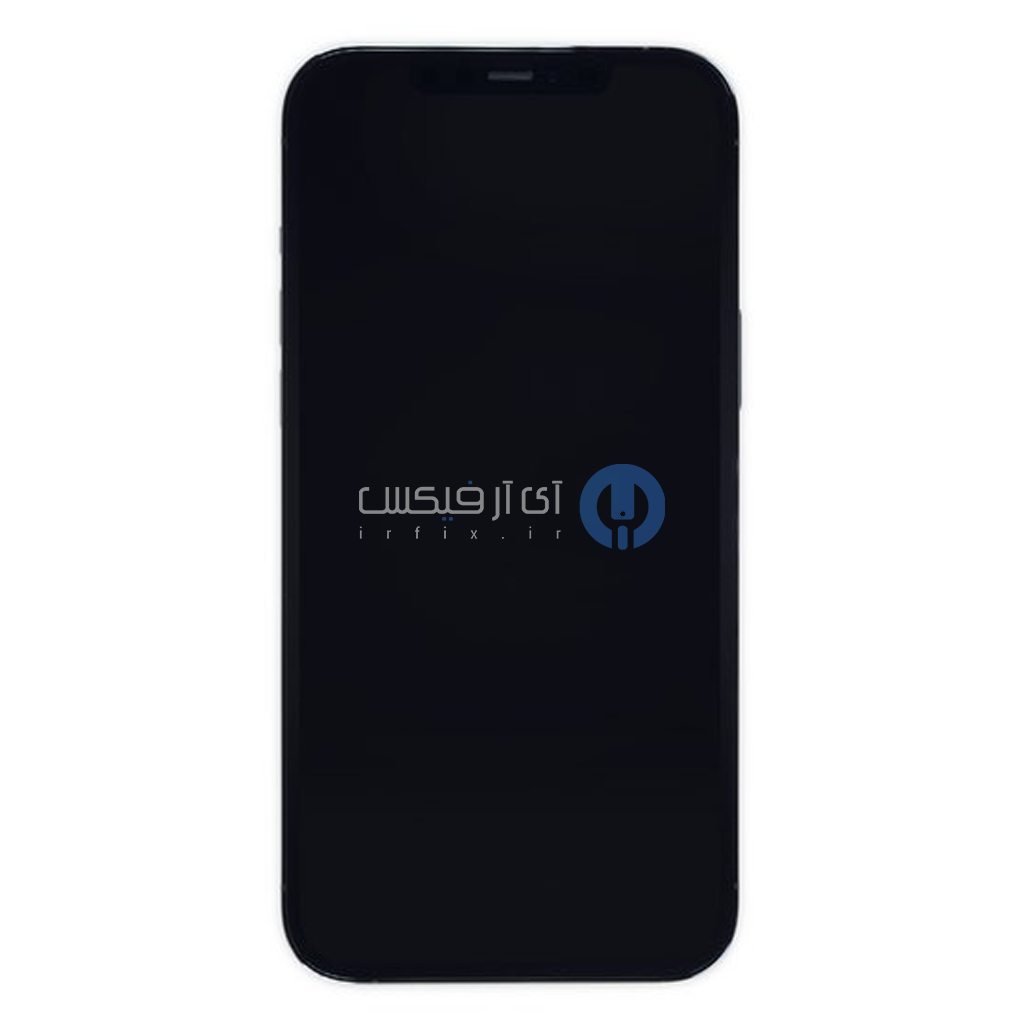

یکبار دیگر به سراغ کالبدشکافی میریم! این هم آمارهای این آیفون آخر:
تراشه A14 Bionic با Neural Engine نسل چهارم
صفحه نمایش Super Retina XDR OLED با اندازه 6.7 اینچ (رزولوشن 2778 × 1284 پیکسل)، با پشتیبانی از طیف رنگی گسترده P3 و True Tone
سامانه دوربین سه‌گانه با دوربین اصلی 12 مگاپیکسل با دیافراگم f/1.6 (OIS)، دوربین اولترا واید با دیافراگم f/2.4 و دوربین تله‌فوتو با دیافراگم f/2.2 (OIS)، همراه با ماژول LiDAR
6 گیگابایت رم و 128 گیگابایت فضای ذخیره‌سازی (حافظه های 256 و 512 گیگابایتی نیز در دسترس هستند)
قابلیت اتصال به شبکه‌های فایو-جی (با پشتیبانی از فرکانس‌های زیر 6 گیگاهرتز و mmWave)، به همراه اتصال LTE 4×4 MIMO، Wi-Fi 6 802.11ax، باند التراواید (UWB)، NFC و بلوتوث 5.0
قابلیت شارژ بی‌سیم MagSafe با توان 15 وات
دارای رتبه IP68 و مقاوم در برابر آب تا عمق حداکثر 6 متر و به مدت 30 دقیقه، طبق استاندارد IEC 60529
مرحله دوم

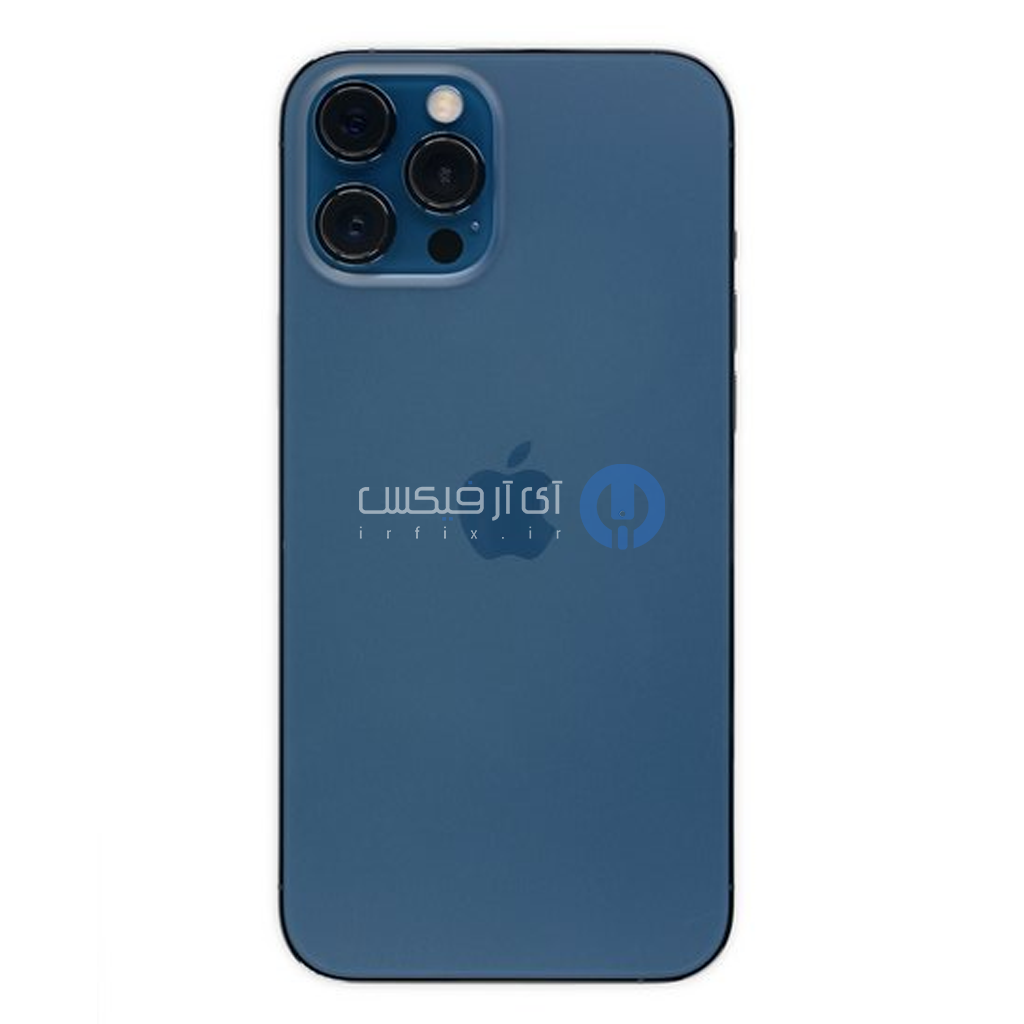

اگر نشنیده باشید، میبینید که گوشه های این آیفون مربعی هستند!
متأسفم که باید این را به شما بگویم، اما اندازه مهم است؛ حداقل وقتی به حسگرهای دوربین می‌رسد. برای دستیابی به 87 درصد بهبود در عملکرد در شرایط نور کم، آیفون 12 پرو مکس از بزرگترین حسگری استفاده می‌کند که تا به حال در آیفون‌ها مشاهده شده است. اما قبل از اینکه در مورد دوربین‌ها به گذشته نگاه کنیم، بیایید آیفون‌ها را با یکدیگر مقایسه کنیم:

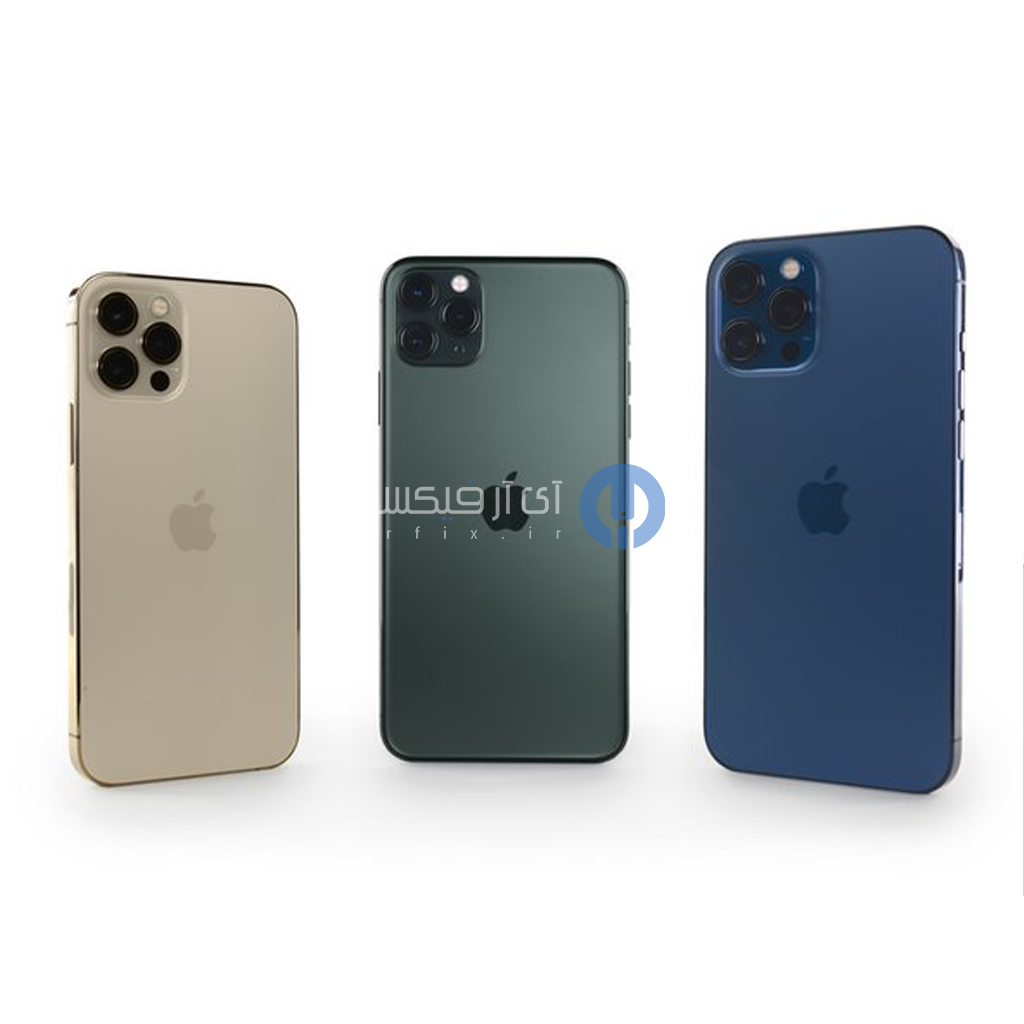

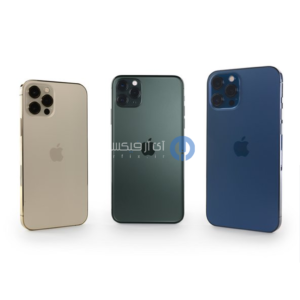

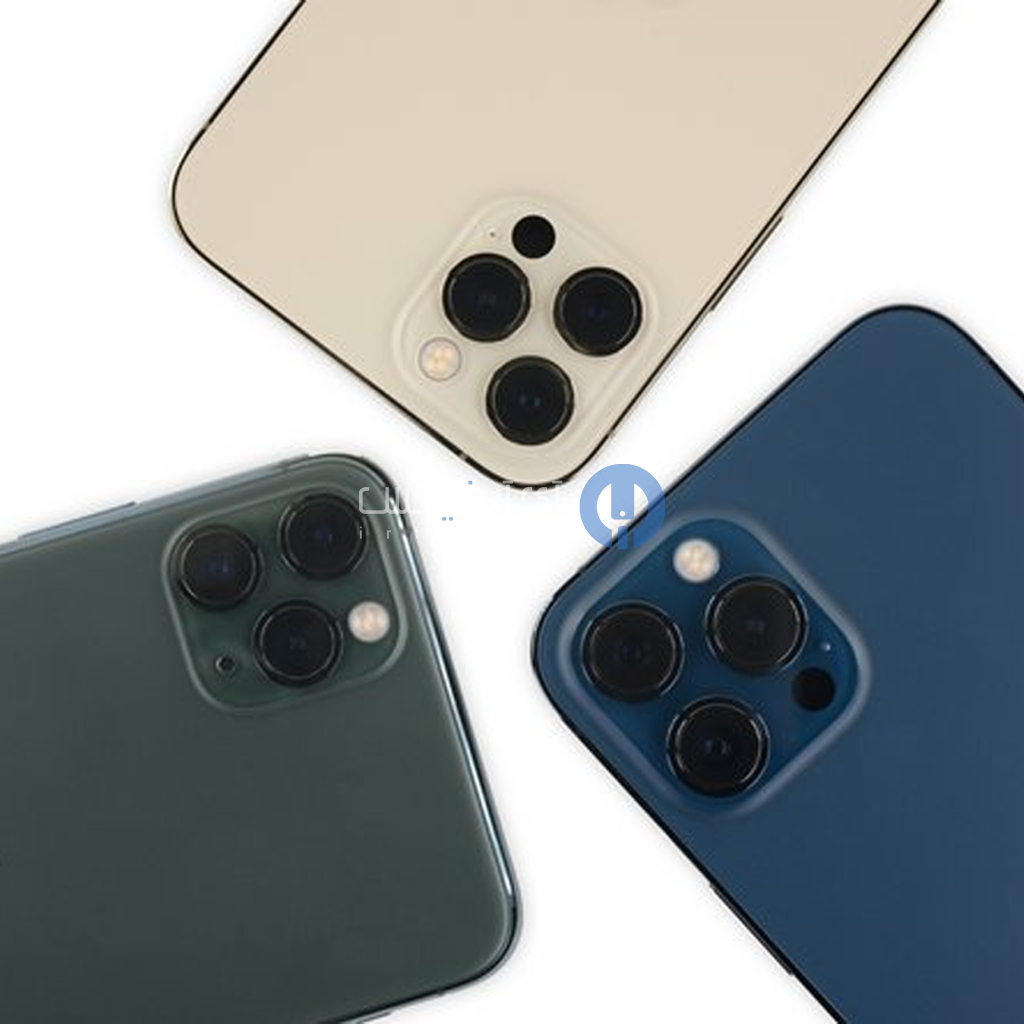

با گشت زمانی در دنیای آیفون، ما یک آیفون 11 پرو مکس سبز، یک آیفون 12 پرو طلایی و یک آیفون 12 پرو مکس آبی داریم.

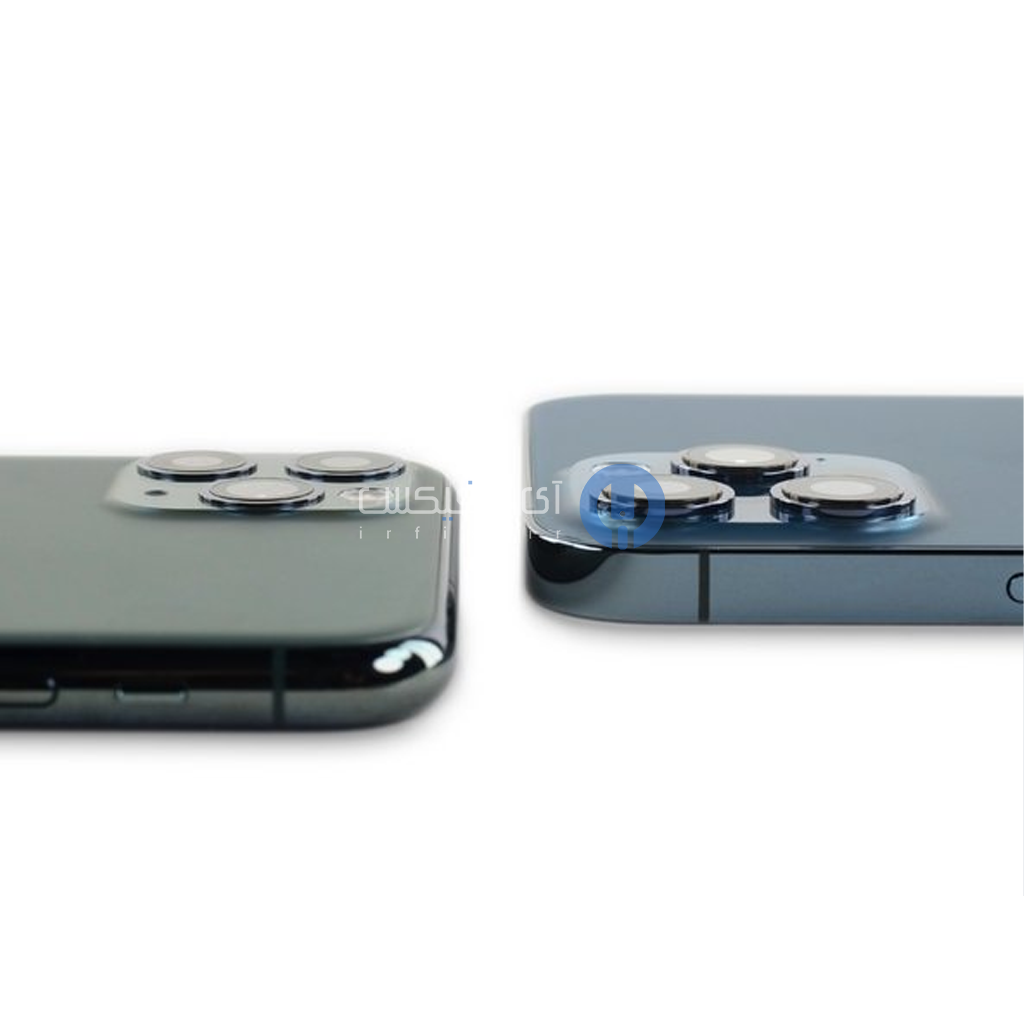

اگر بزرگی برای شما مهم است، آیفون 12 پرو مکس این امکان را به شما می‌دهد. همه چیز بزرگتر است، حتی برآمدگی دوربین!
مرحله سوم

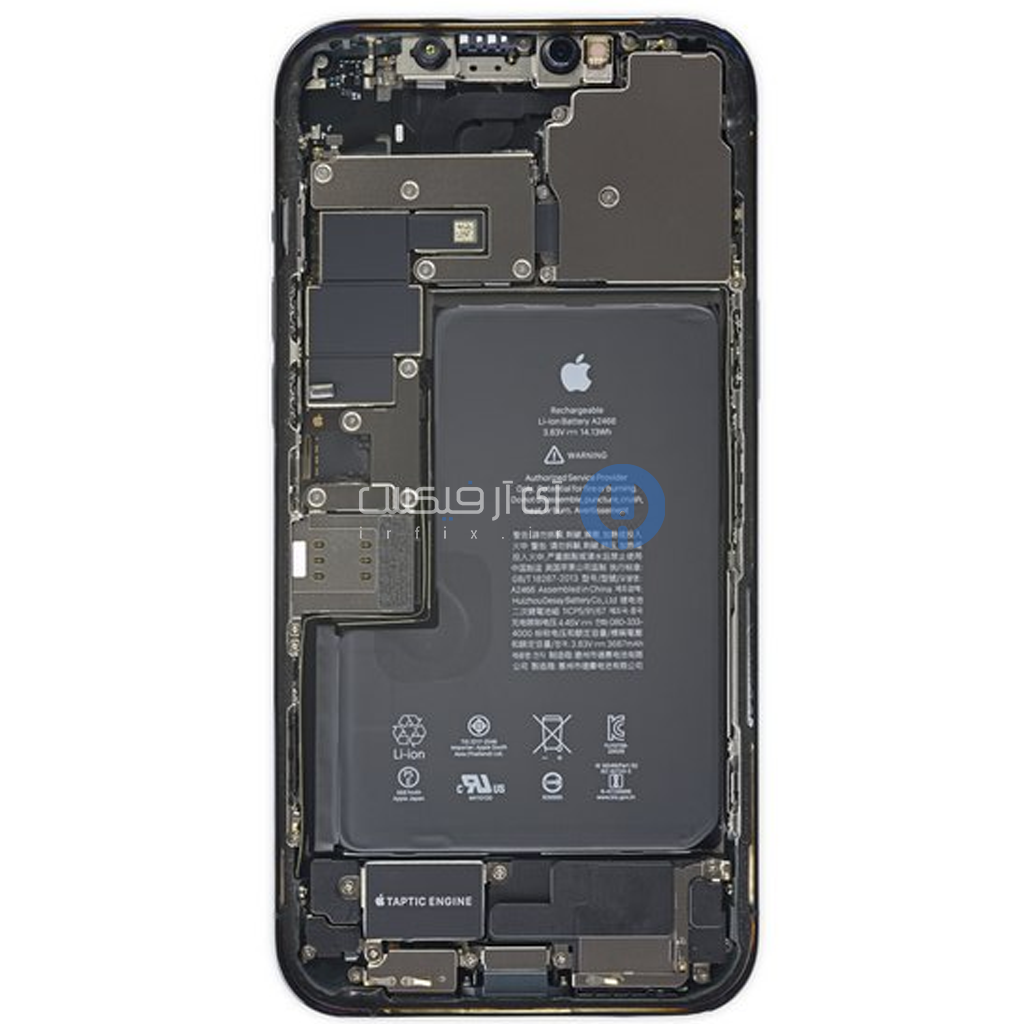

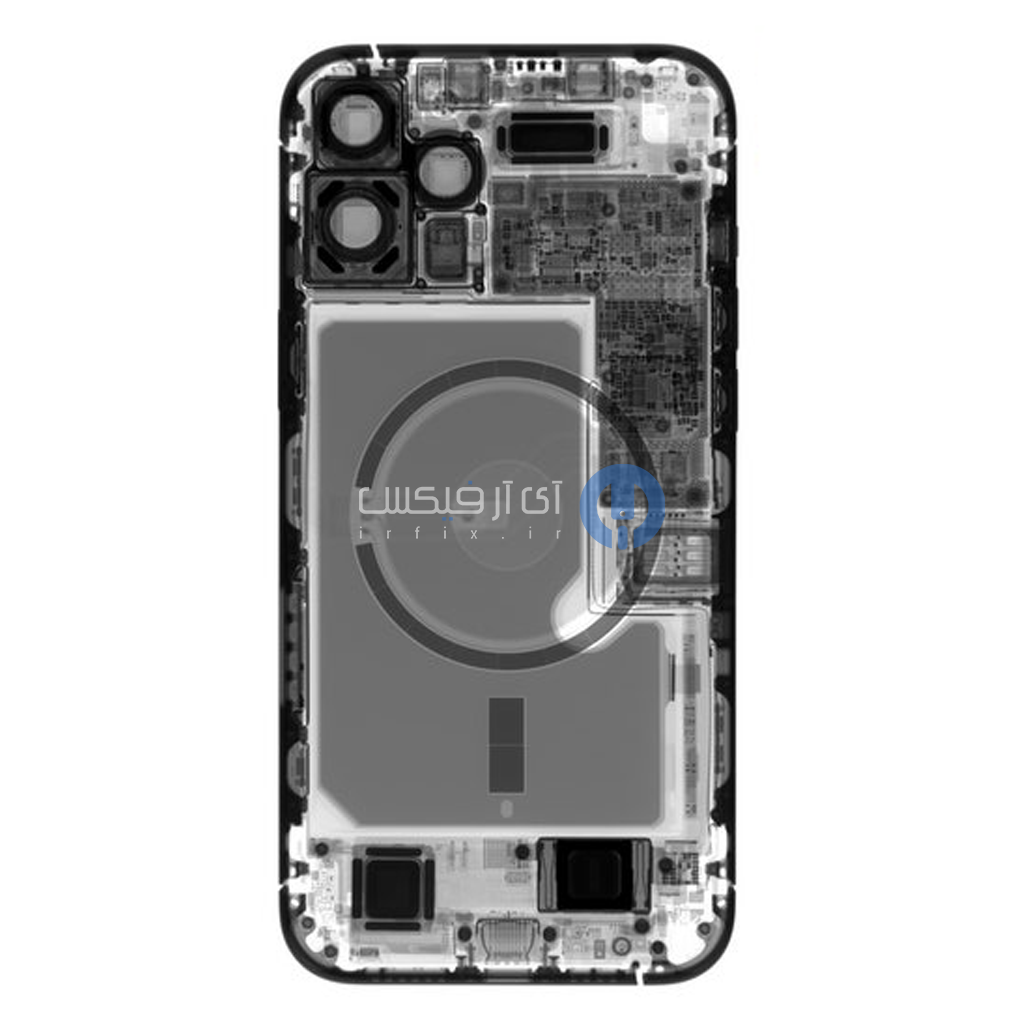

بریم سراغ تصاویر ایکس-ری این سری از آیفون!
این آیفون در اصل به شکلی مشابه با بقیه خانواده 12 به نظر می‌رسد، اما قاب فلزی تیره تنها در مدل پرو وجود دارد. همچنین، حلقه MagSafe که حتی در آیفون 12 مینی هم جا نمی‌شد، در این مدل مکس به طور قابل توجهی کوچکتر به نظر می‌رسد.
یک موردی که به ویژه به آن علاقه‌مندیم: باتری به شکل L وسیع – به خصوص به دلیل اینکه از طراحی معمولی و بدون جذابیت مستطیلی در مدل پرو ناراحت بودیم. تنها مدل مکس همچنان به شکل L است.
مرحله چهارم

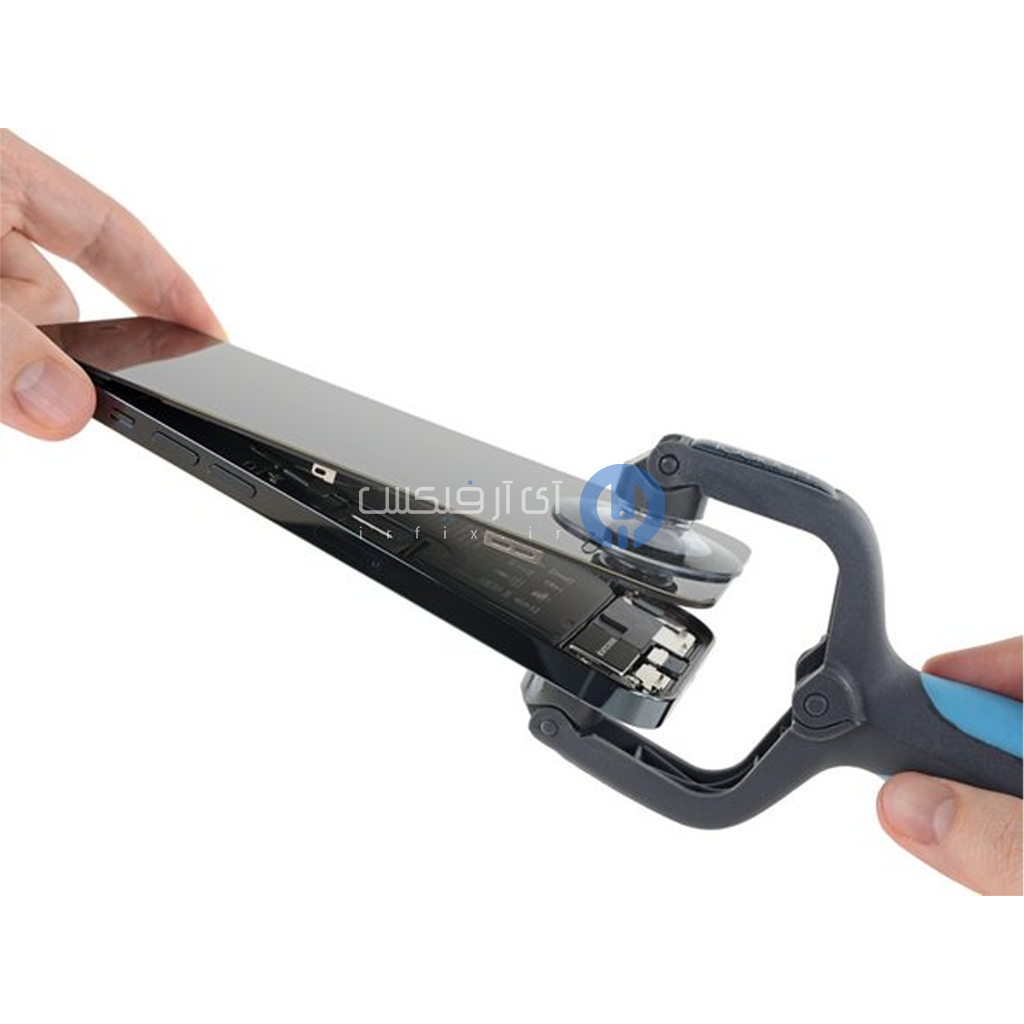

استفاده از یک هیتر معمولی و با استفاده از گیره های مکش، باعث می‌شود که این مدل پرو مکس بزرگ دست خود را باز کند و برخی از رازها را با ما به اشتراک بگذارد.

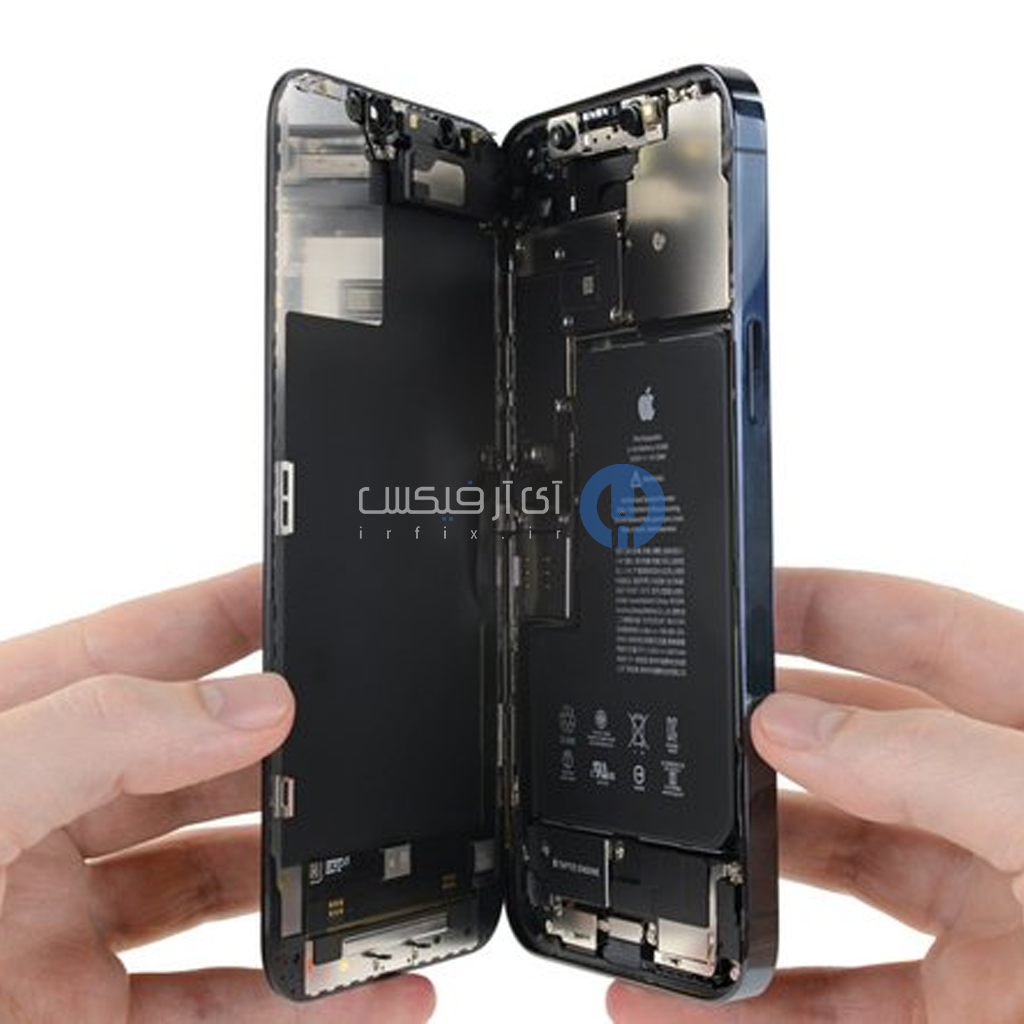

مانند سایر آیفون‌های 12، پرو مکس هم مانند یک کتاب باز می‌شود: به سمت چپ، و با یک داستان خوب درون.
مرحله پنجم

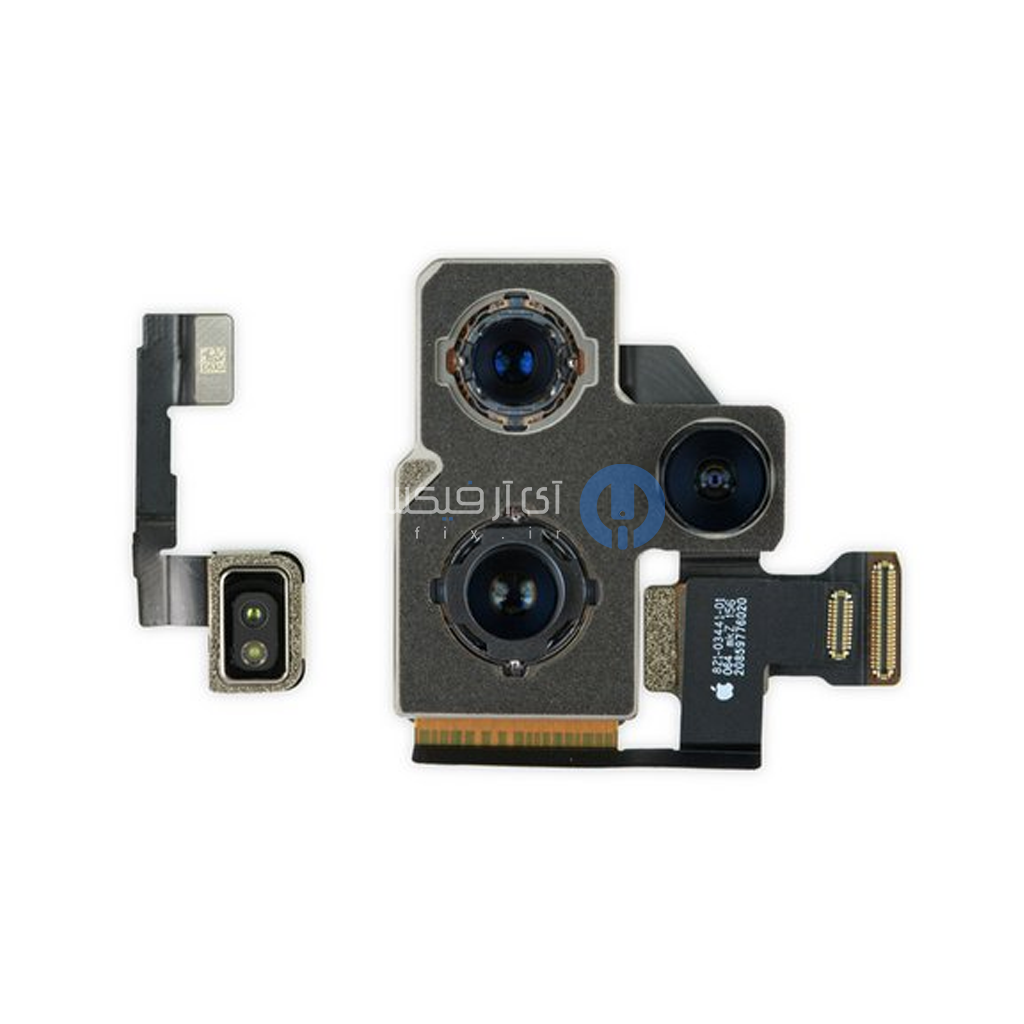

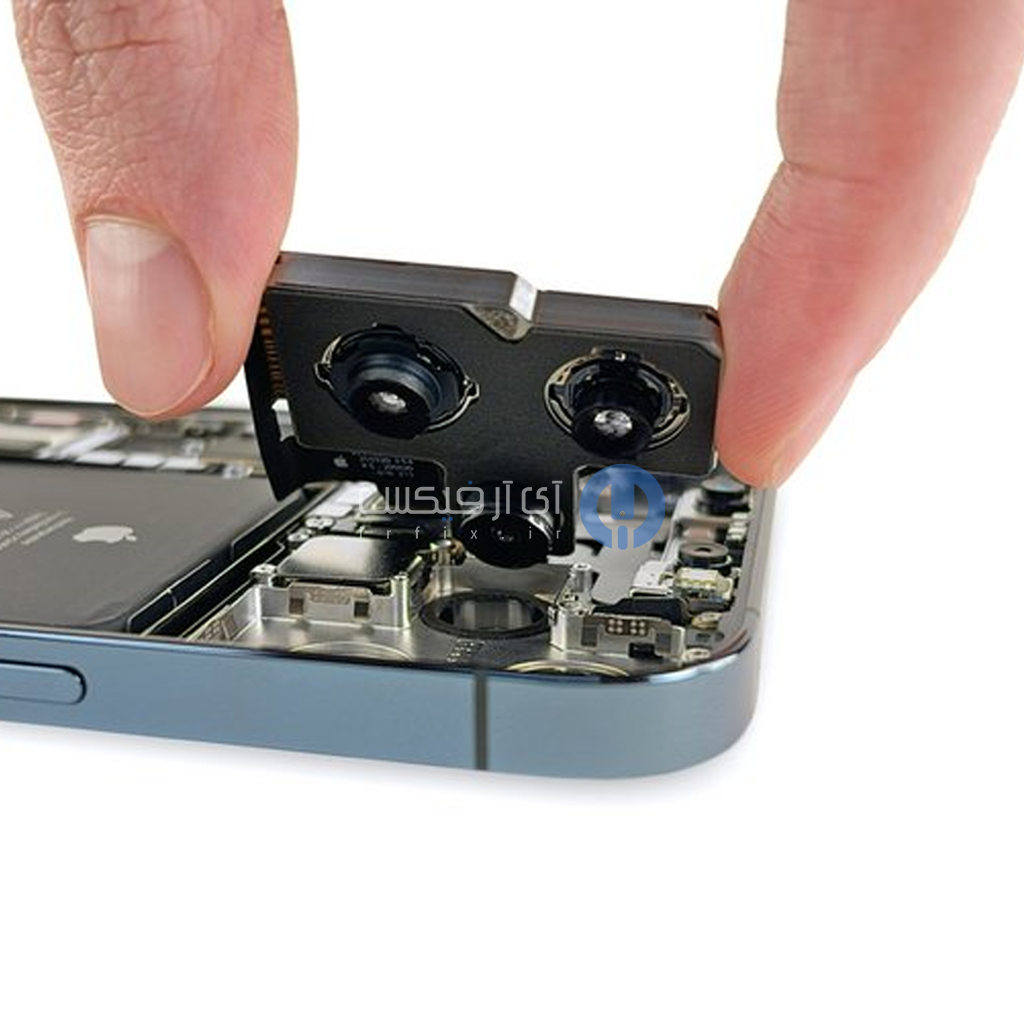

امروز وقت کنجکاوی نداریم، جاهای دیگه ای برای رفتن و تعمیرات دیگری برای انجام دادن داریم. ما مستقیماً به ویژگی برجسته پرو مکس می‌رویم: دوربین‌های جدید.

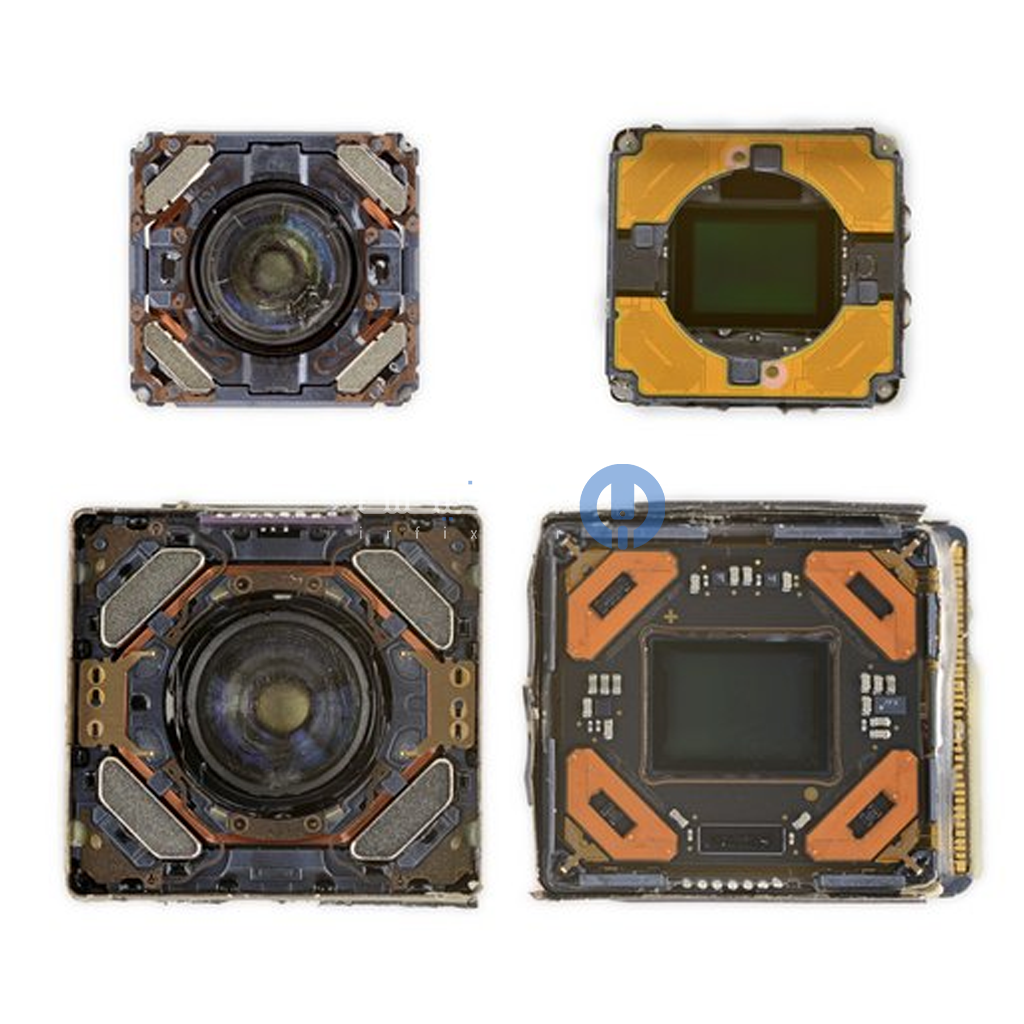

دوربین واید استاندارد (پایین سمت چپ در گروه سه‌تایی) سرچشمه همه حرف ها درباره پرو مکس 12 است. گفته می‌شود که دوربین واید استاندارد دارای سنسوری با ابعاد 47% بزرگتر است که به این ترتیب، می‌تواند نور بیشتری را جمع‌آوری کند و در نتیجه، عکس‌های بهتری بگیرد.
با دید ایکس-ری، ما می‌بینیم که سنسور دوربین واید استاندارد به وضوح بزرگتر است. همچنین، ما می‌توانیم به وضوح چهار عدد آهنربای اطراف آن را ببینیم – نشانه‌های قطعی از سیستم لرزشگیر با استفاده از حرکت سنسور (sensor-shift) تازه‌ای که اپل به کار برده است.
مرحله ششم

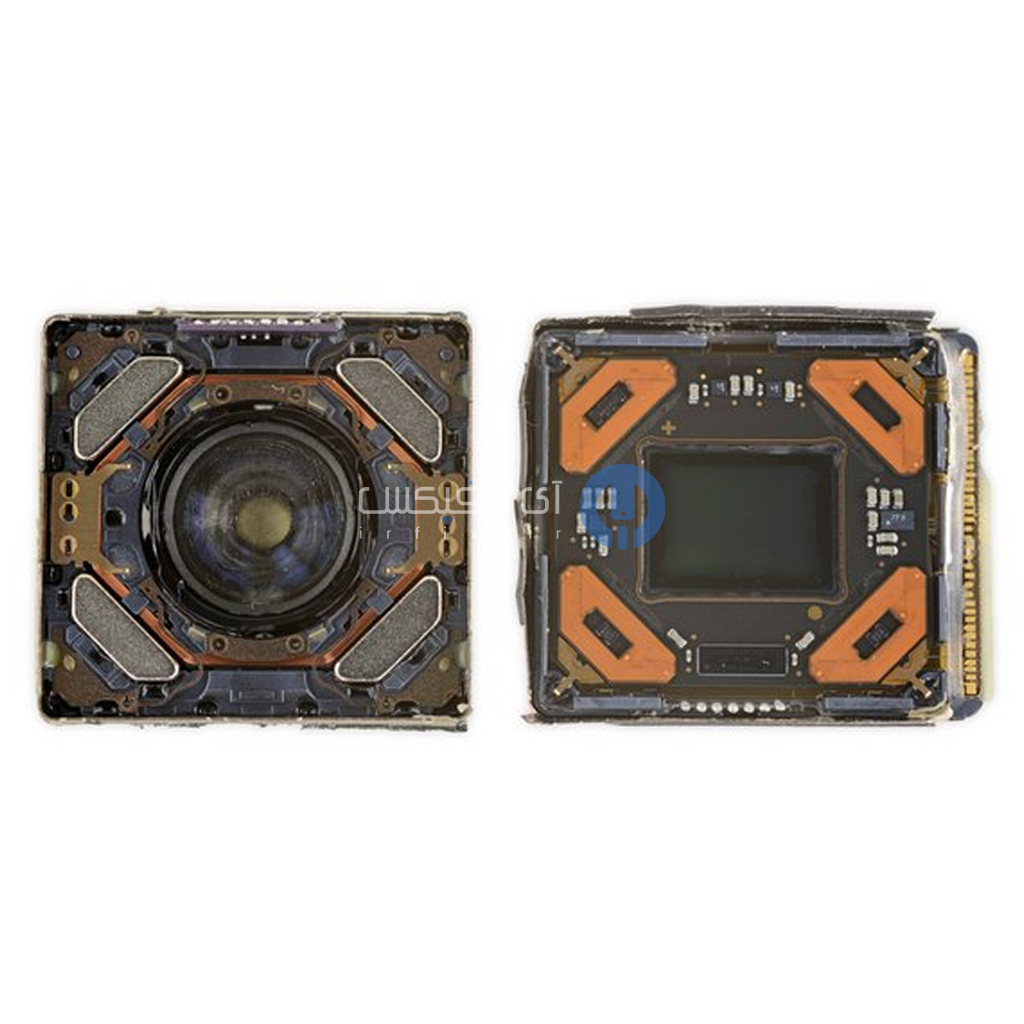

با برداشتن محافظ از روی سنسور اصلی (اولترا واید) آیفون 12 پرو مکس، سنسور بزرگ آن ظاهر می‌شود. مانند خود دستگاهی که در آن قرار دارد، بزرگ است.
گاهی اوقات، ما شک داریم که ویژگی “پرو” فقط در یک مدل بزرگتر و گران‌قیمتتر قرار می‌گیرد. اما احتمال خوبی وجود دارد که این سنسور در گوشه‌ی تنگ تر آیفون 12 پرو جای نگیرد و بدون تنازلات قابل قبولی نباشد.
این سنسور با سنسور آیفون 12 قابل قیاس نیست. ابعاد آن 47% بزرگتر است اما با همان رزولوشن 12 مگاپیکسلی، بنابراین هر پیکسل بزرگتر است و نور بیشتری را ضبط می‌کند.
این سنسور همچنین دارای ویژگی دیگری است: لرزشگیری تصویر با استفاده از حرکت سنسور (sensor-shift).
این تکنولوژی در بسیاری از دوربین‌های دیجیتال حرفه‌ای و بدون آینه استفاده می‌شود. وقتی دستان شما لرزش می‌کنند، دو روش اصلی برای استحکام تصویر وجود دارد: می‌توانید لنز را حرکت دهید یا می‌توانید سنسور را حرکت دهید.
بیشتر گوشی‌های هوشمندی که از استحکام تصویر استفاده می‌کنند، از استحکام تصویر اپتیکال بر اساس لنز (OIS) استفاده می‌کنند تا لرزش‌ها را کاهش دهند.
از آنجایی که اپل برای آوردن لرزشگیری تصویر با حرکت سنسور به آیفون تلاش کرده است، یا آنها فکر می‌کنند این روش بهتر است، یا شاید نتوانسته‌اند لنز f/1.6 جدید بزرگتر خود را به طور مناسب استحکام دهند.
مرحله هفتم

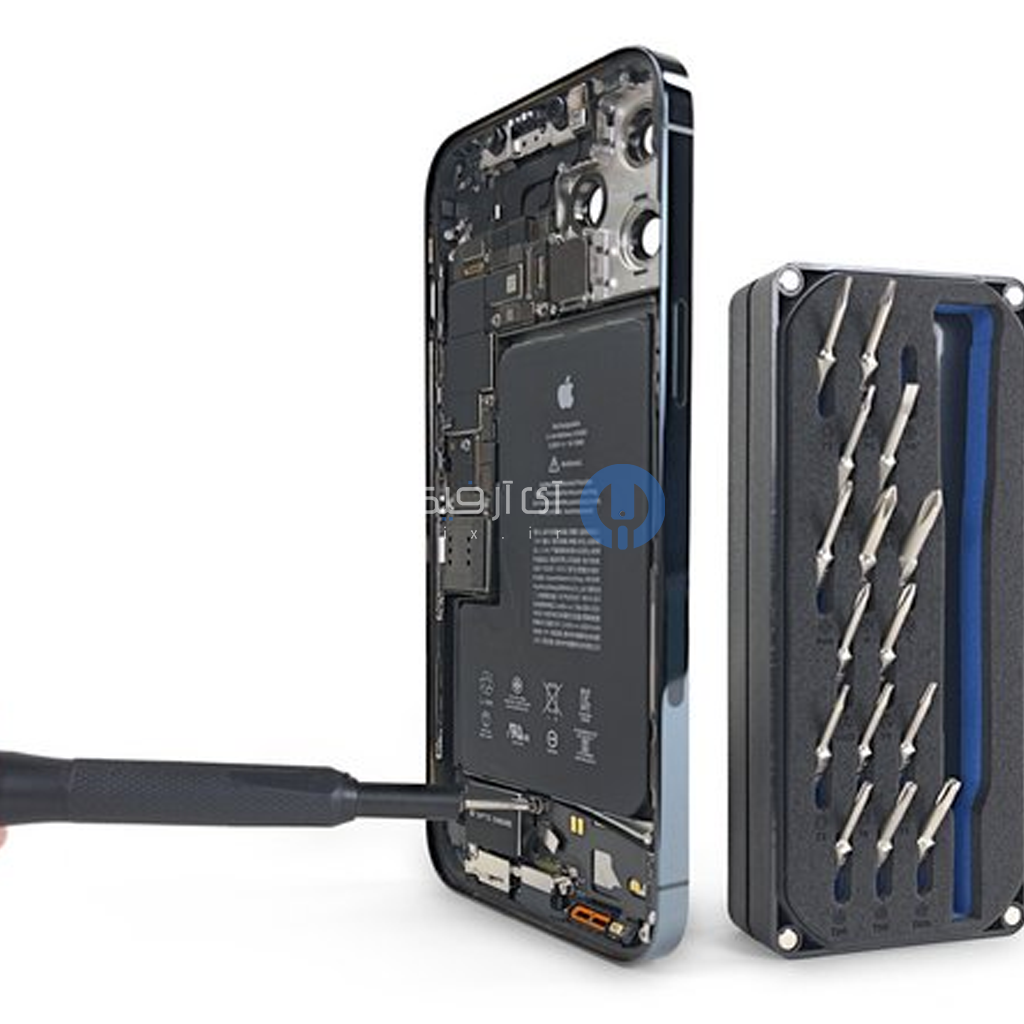

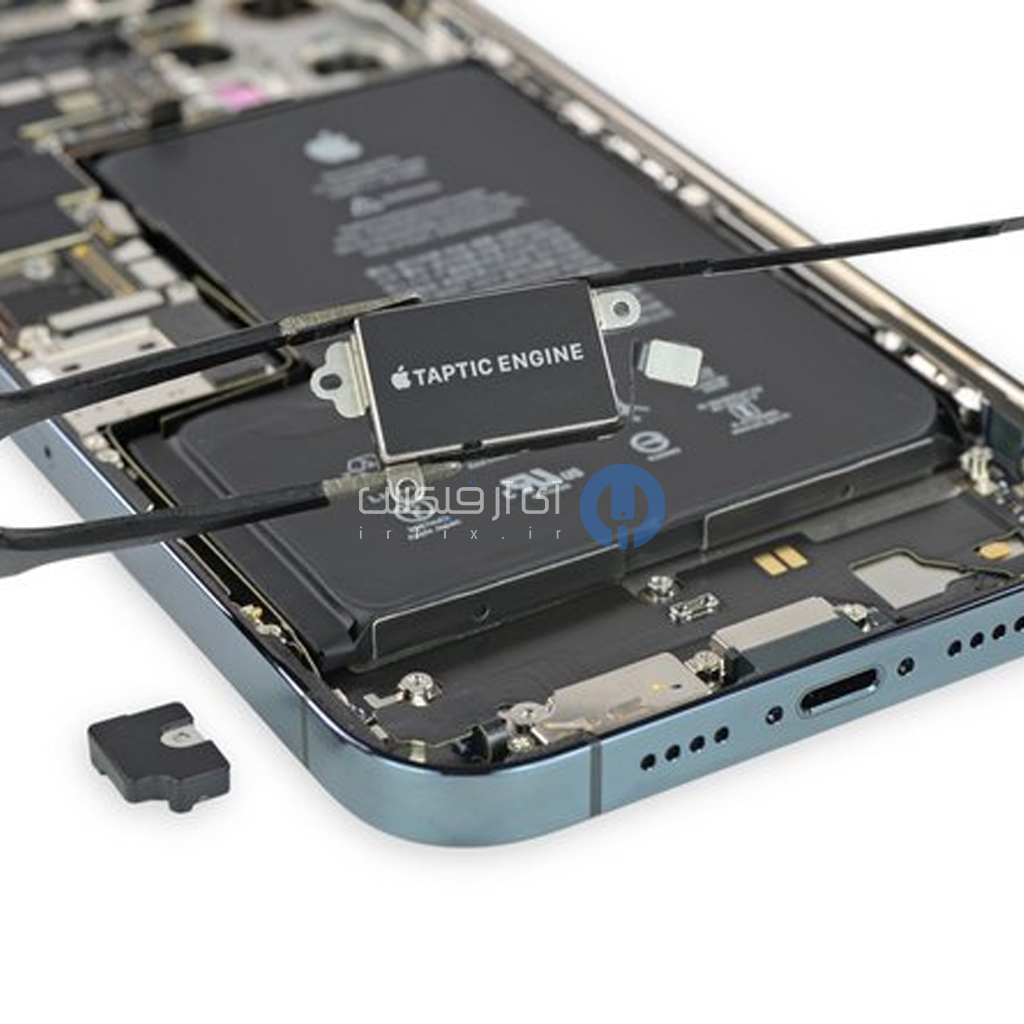

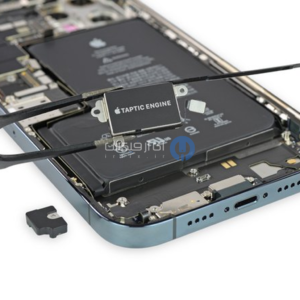

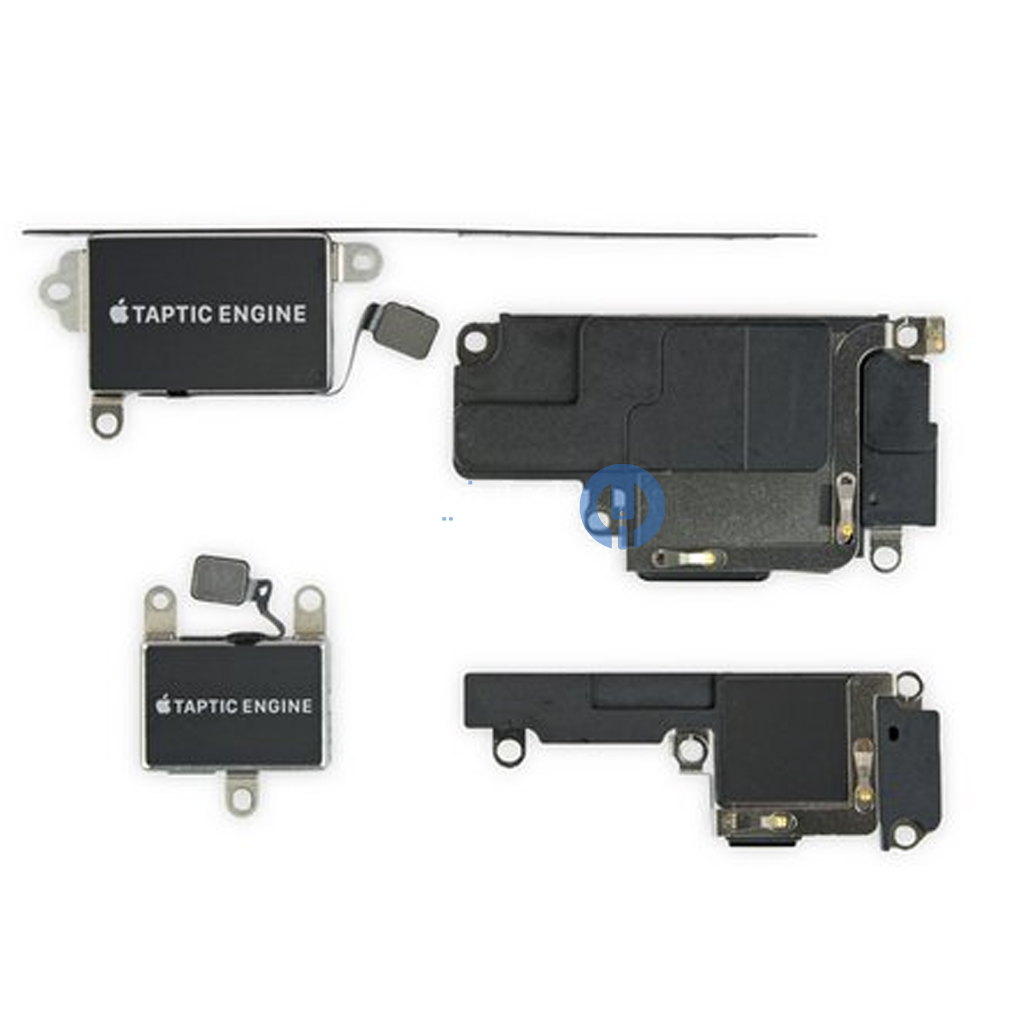

جدا کردن اسپیکر و تپتیک انجین بسیار آسونه.
تپتیک انجین آیفون 12 پرو مکس دارای یک قطعه پلاستیکی سیاه کوچک است. برای چی؟ ممکن است به پشتیبانی نمایشگر کمک کنه یا شاید یک محافظ اضافی باتری باشد. به هر حال، عجیب است که در یک آیفون چیزی را که به نظر می‌رسد فقط فضای “بیکار” را پر می‌کند، بیابیم – اما اولین بار نیست.
مهندسان اپل به اندازه کافی با ظرفیت باتری راضی هستند تا به تپتیک انجین و اسپیکر امکان بیشتری برای عملکرد بهتر بدهند. در مقایسه با مینی، این قطعات بسیار بزرگتر هستند.
مرحله هشتم

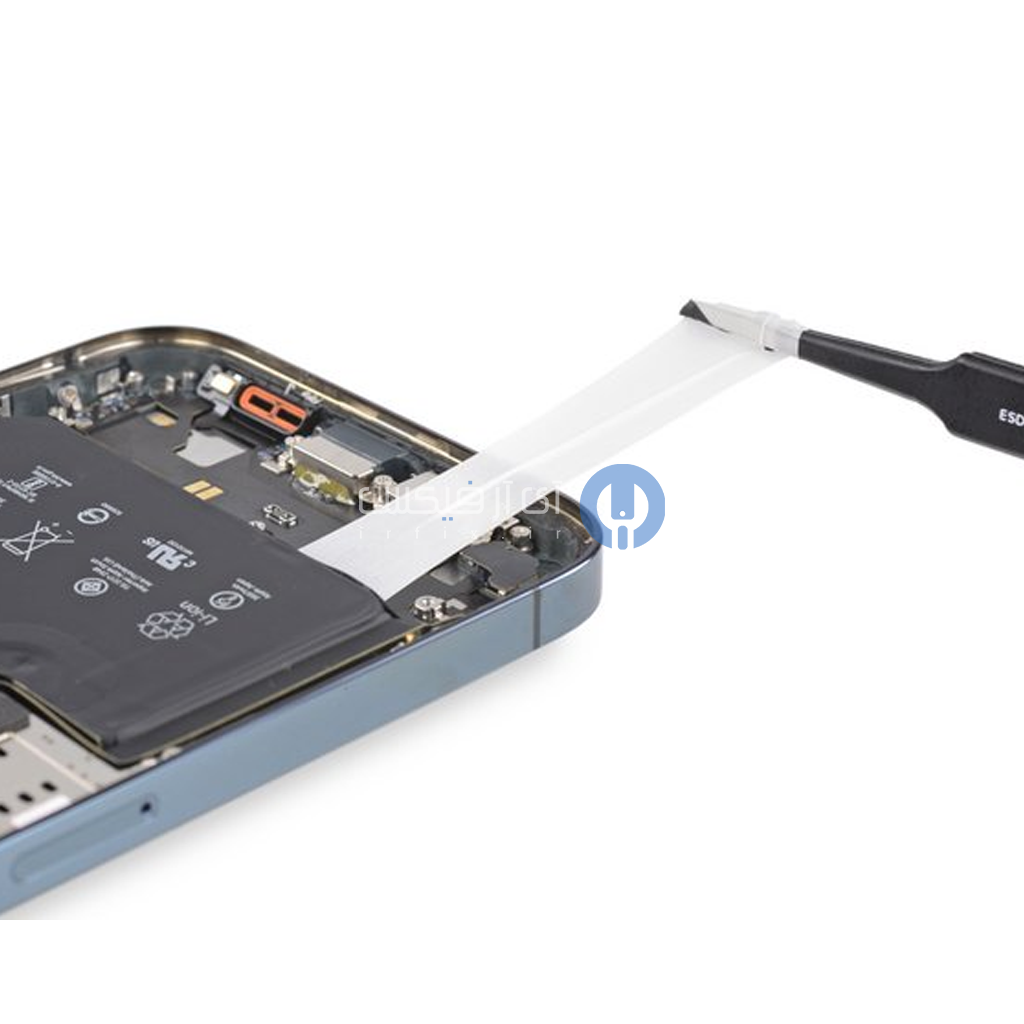

با برداشتن قطعات پایین‌تر، زاویه حمله مناسبی برای برداشت برچسب‌های چسبندگی باتری به وجود می‌آید.

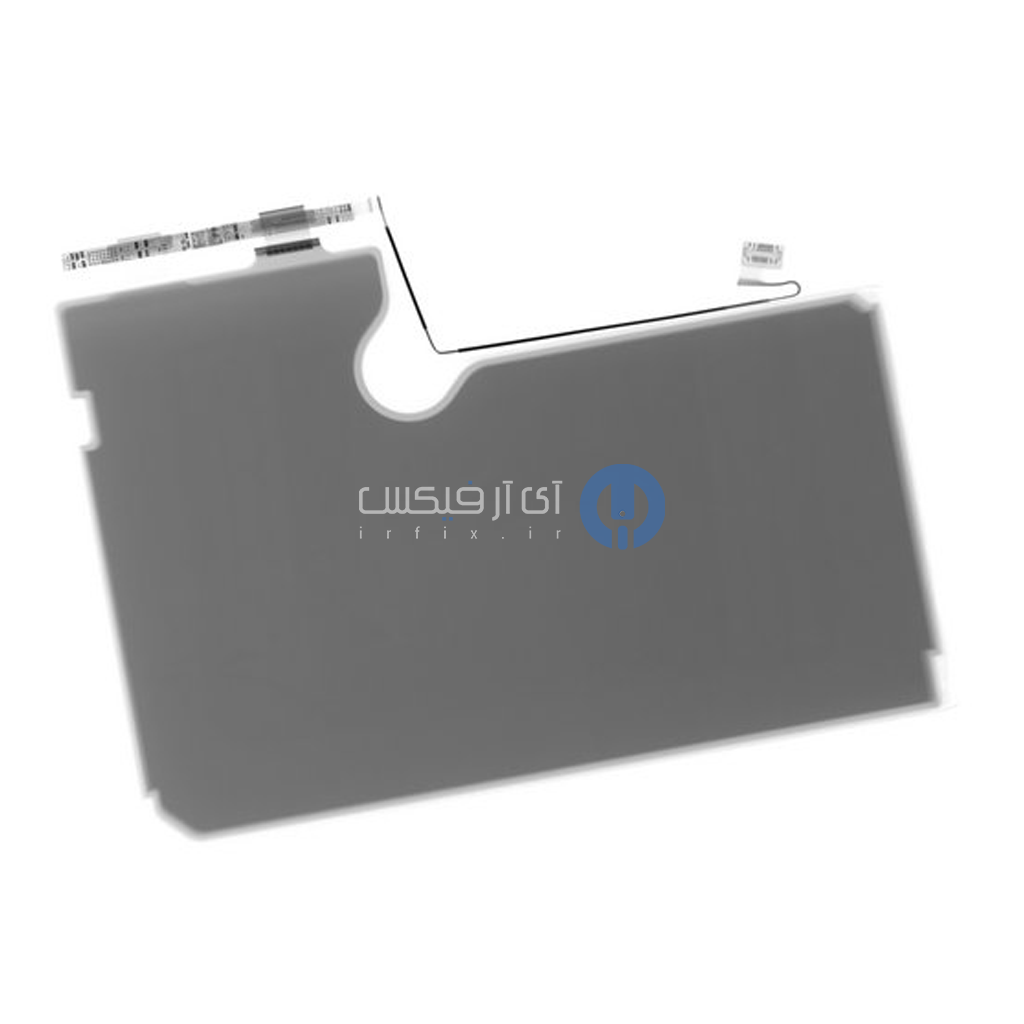

از شکل “L” این باتری گول نخورید – باتری مکس برای تمام آیفون‌های ۱۲، نه تنها در قدرت بلکه در فناوری نیز برتری دارد. با دیدن تصاویر اشعه ایکس، مشخص است که بسته باتری مکس تقریباً پر است و قدرت ذخیره سازی بالایی دارد.

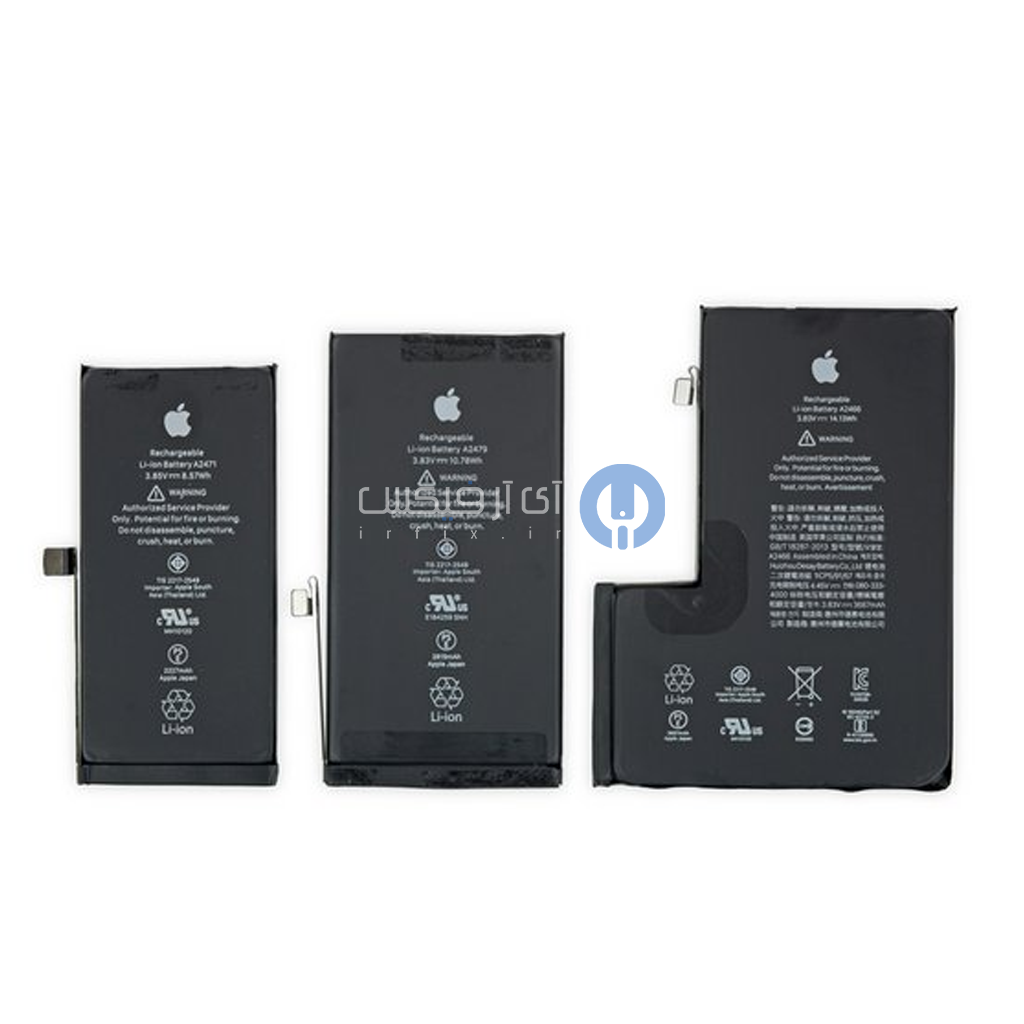

ظرفیت باتری مکس ۱۴.۱۳ وات‌ساعت است که در مقایسه با باتری مینی با ظرفیت ۸.۵۷ وات‌ساعت و آیفون ۱۲ و ۱۲ پرو با ظرفیت ۱۰.۷۸ وات‌ساعت، برتری دارد.
این مقدار کمی کمتر از بسته باتری ۱۵.۰۴ وات‌ساعتی آیفون ۱۱ پرو مکس است و قطعاً پشت سر باتری گلکسی نوت ۲۰ و ۲۰ الترا (با ظرفیت ۱۶.۶۹ و ۱۷.۴۶ وات‌ساعت به ترتیب) قرار می‌گیرد.
مرحله نهم

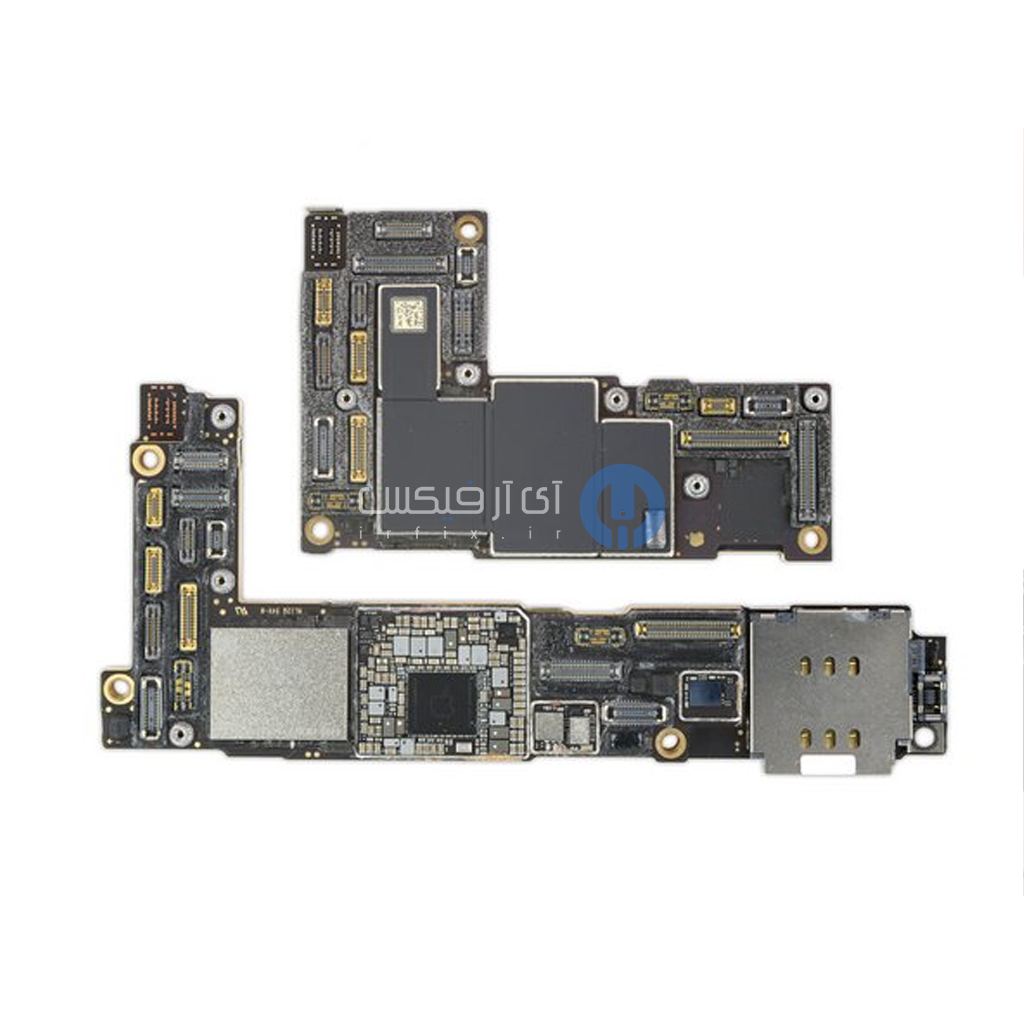

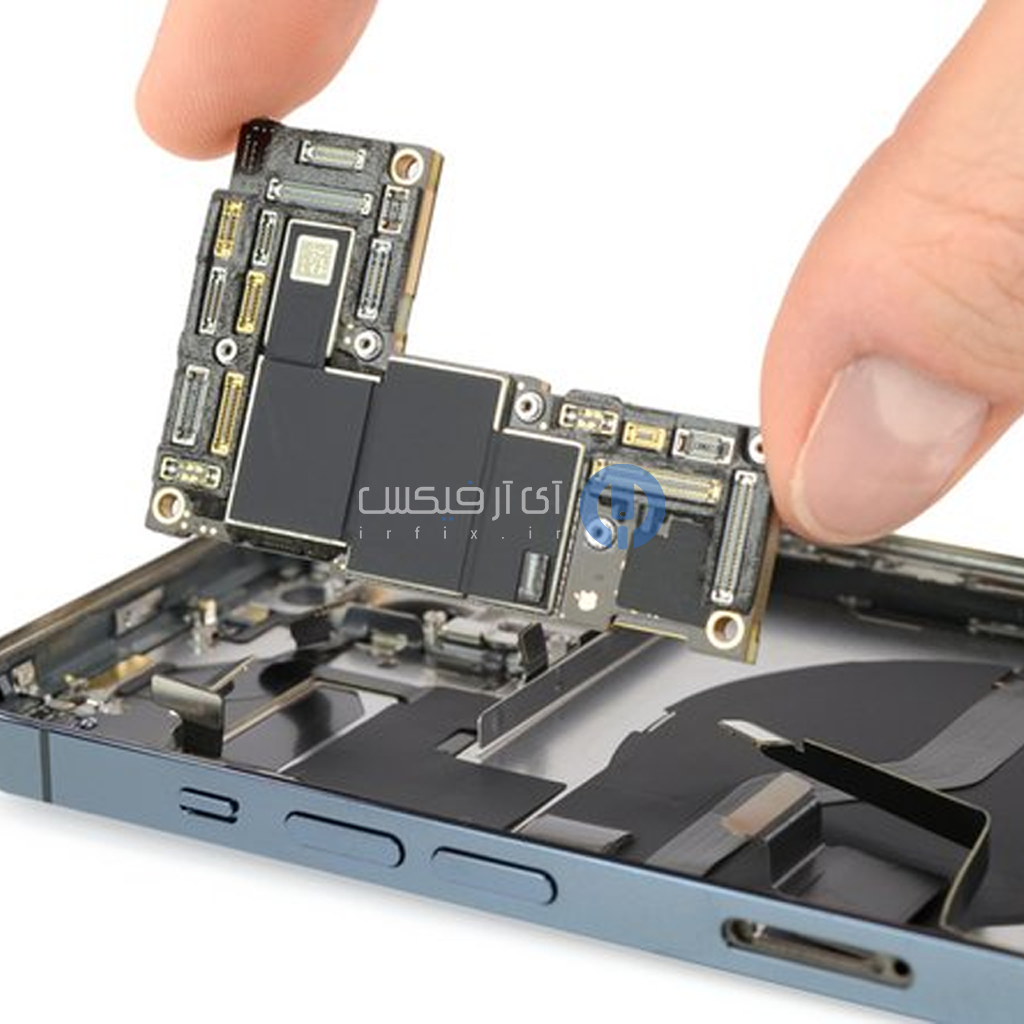

با جدا کردن لاجیک برد Pro Max، ممکن است بگوییم که این برد حتی کوچکتر از برد آیفون ۱۲ مینی (در پایین) است، اما استفاده از سیم کارت ریدر یکپارچه و غیر مازولار در مینی نیز باعث تضعیف نسبت آن می‌شود.
Pro Max از یک سیمکارت ریدر قابل جداشدن و ماژولار مانند آیفون ۱۲ و ۱۲ پرو بهره می‌برد که به تعمیر-دوستانه تر است.

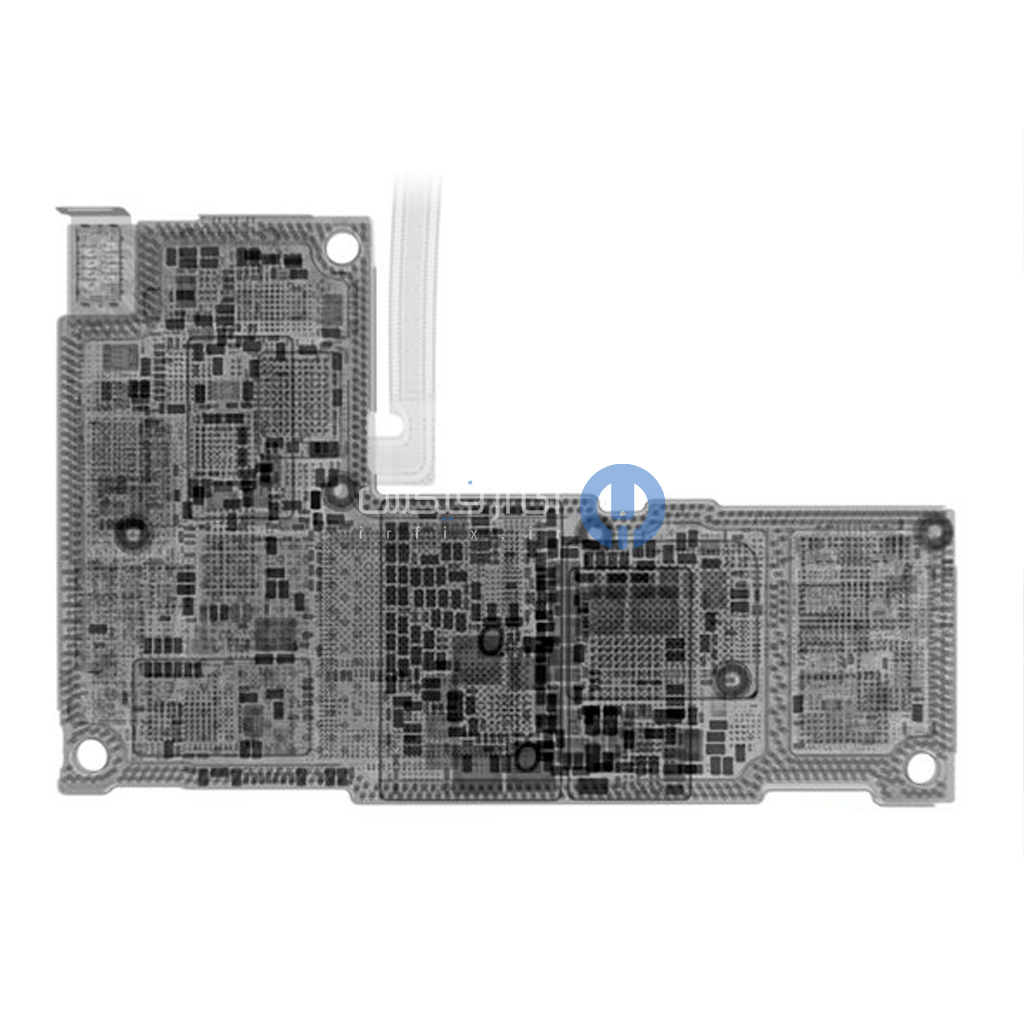

اینجا یک تصویر اشعه ایکس سریع از برد قبل از جدا کردن لایه های آن است. ما باید آن را یک لایه در هر دفعه برداریم، اما دیدن همه لایه ها به صورت همزمان بسیار جالب است. این شهر فوق العاده پیچیده ای از سیلیکون است که این آیفون‌ها رو راه می‌اندازه!
مرحله دهم

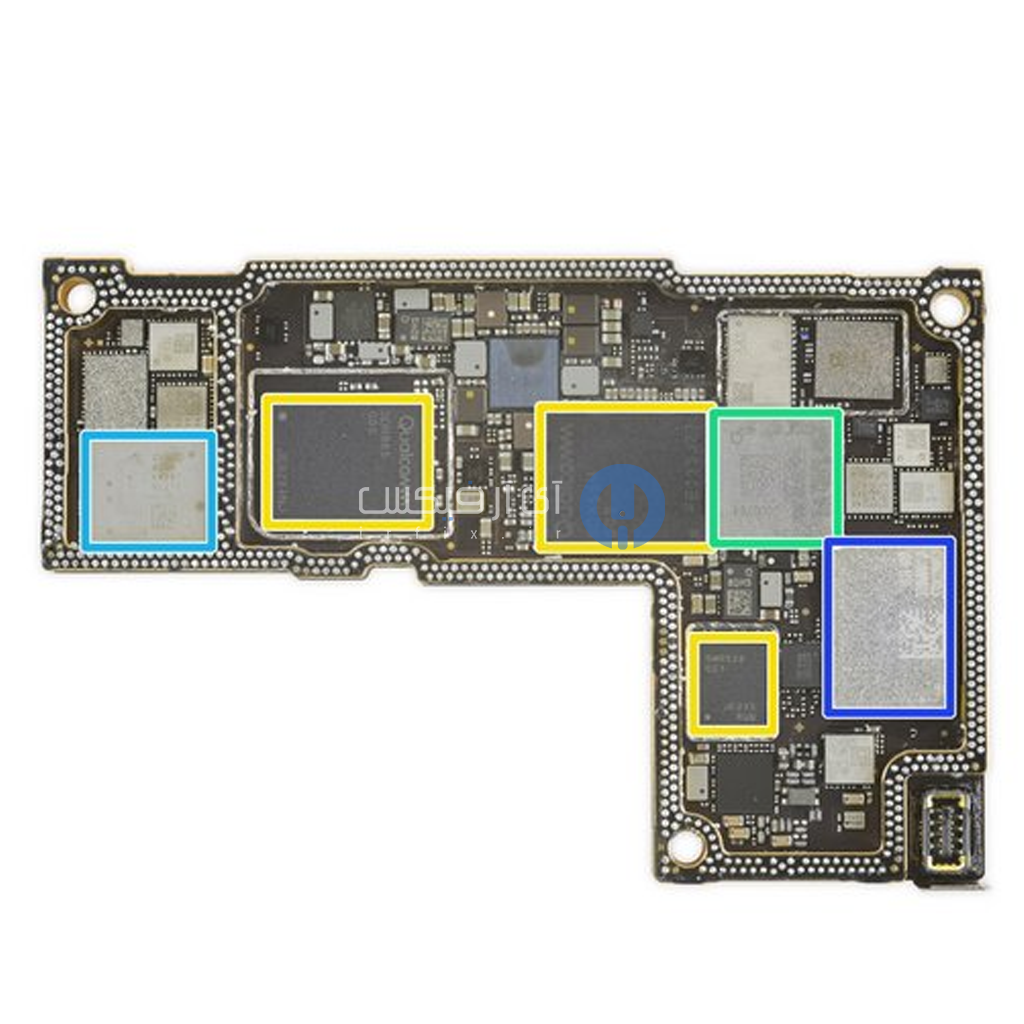

توجه: در حین جدا کردن برد امروز، متأسفانه برخی از تراشه‌ها به شکل ناچیزی دچار آسیب شدند. یک لغزش ناشی از چاقو در دمای ۳۰۰ درجه سانتی‌گراد کافی بود تا برخی از این تراشه‌ها را از برد جدا کند. ما ربات دستیارمان را مقصر این حادثه می‌دانیم. در زیر برخی از تراشه‌هایی که او توانست نجات دهد آمده است:
حافظه فلش NAND Kioxia با ظرفیت ۱۲۸ گیگابایت
مدیریت برق ST Microelectronics STB601A
تراشه فایو-جی و مخابراتی LTE Qualcomm SDX55M، سیستم مودم-RF SDX55M فایو-جی و تراشه فرکانس میانی SMR526
ماژول WLAN/Bluetooth USI 339S00761
آمپلیفایر Avago 8200 با دوپلکسر یکپارچه
ماژول mmWave Murata 1XR-482
مرحله یازدهم

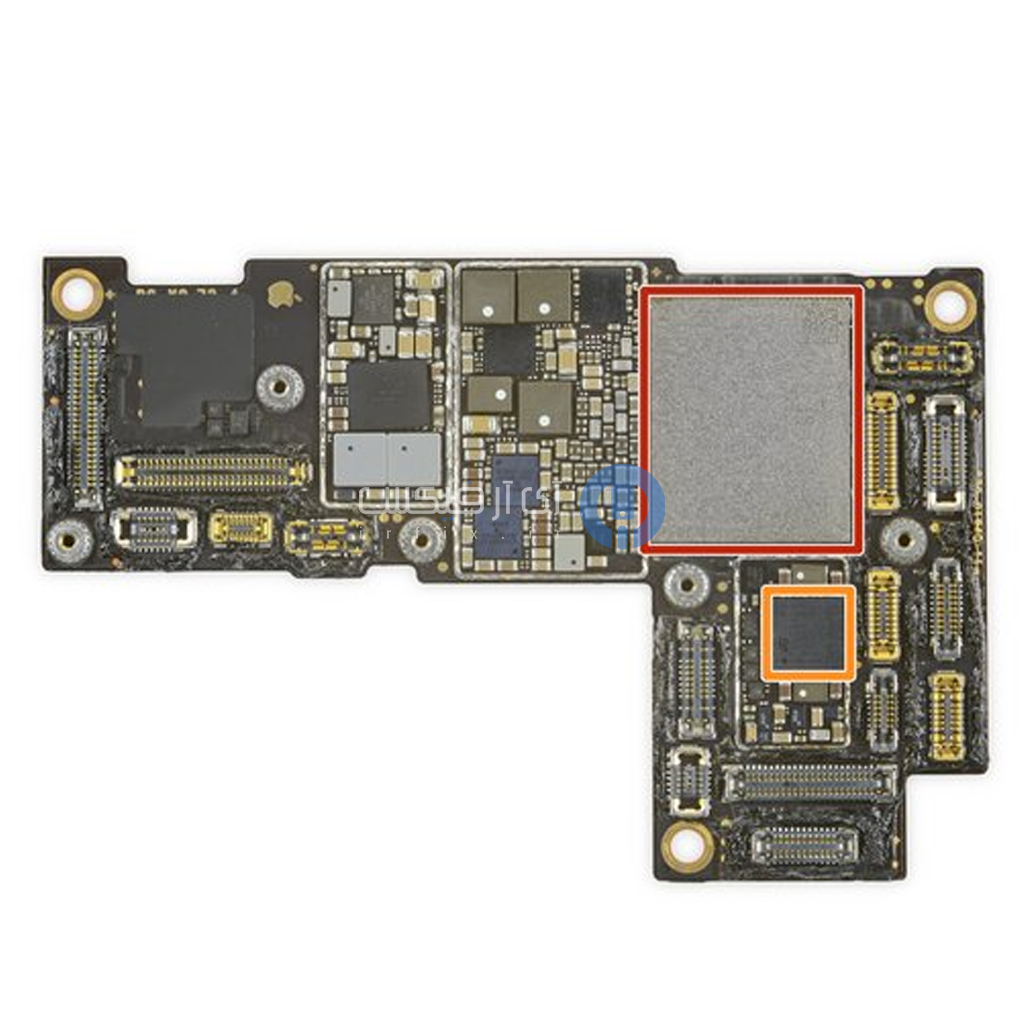

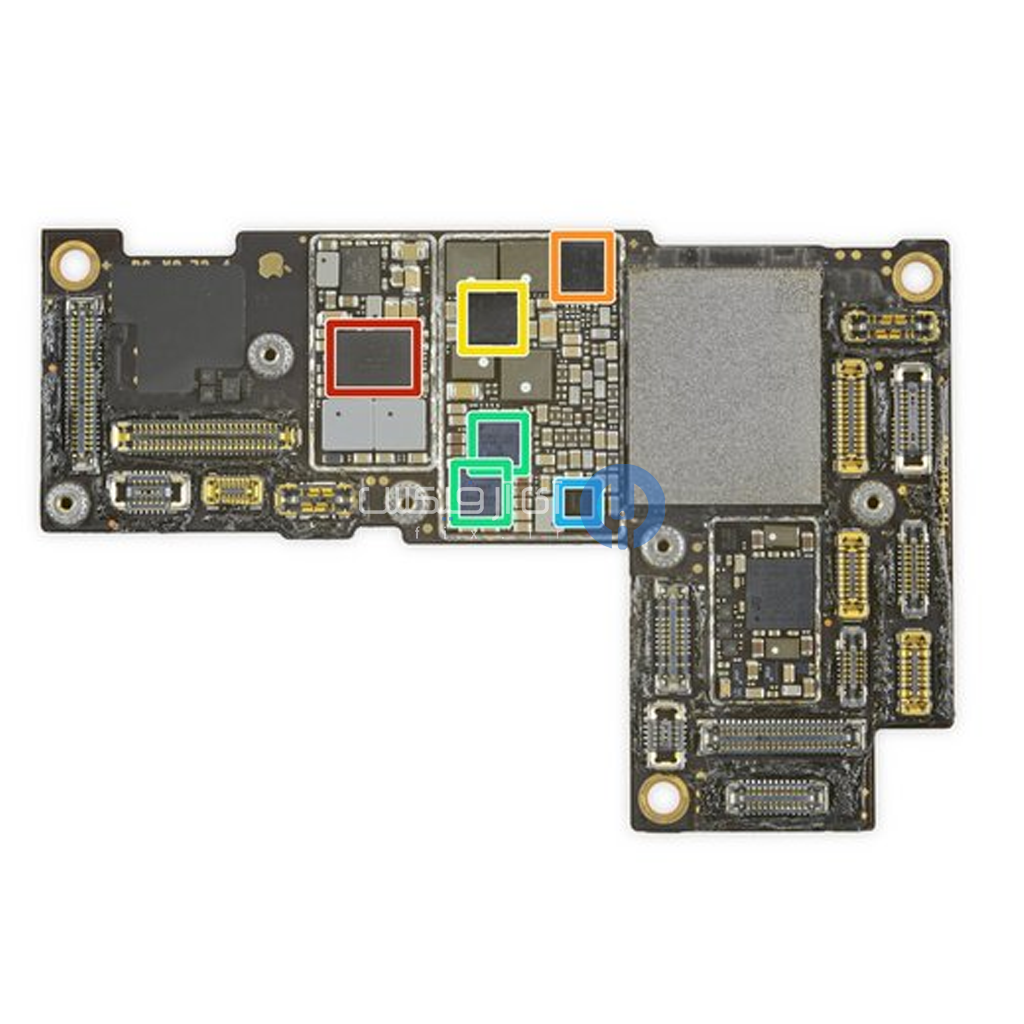

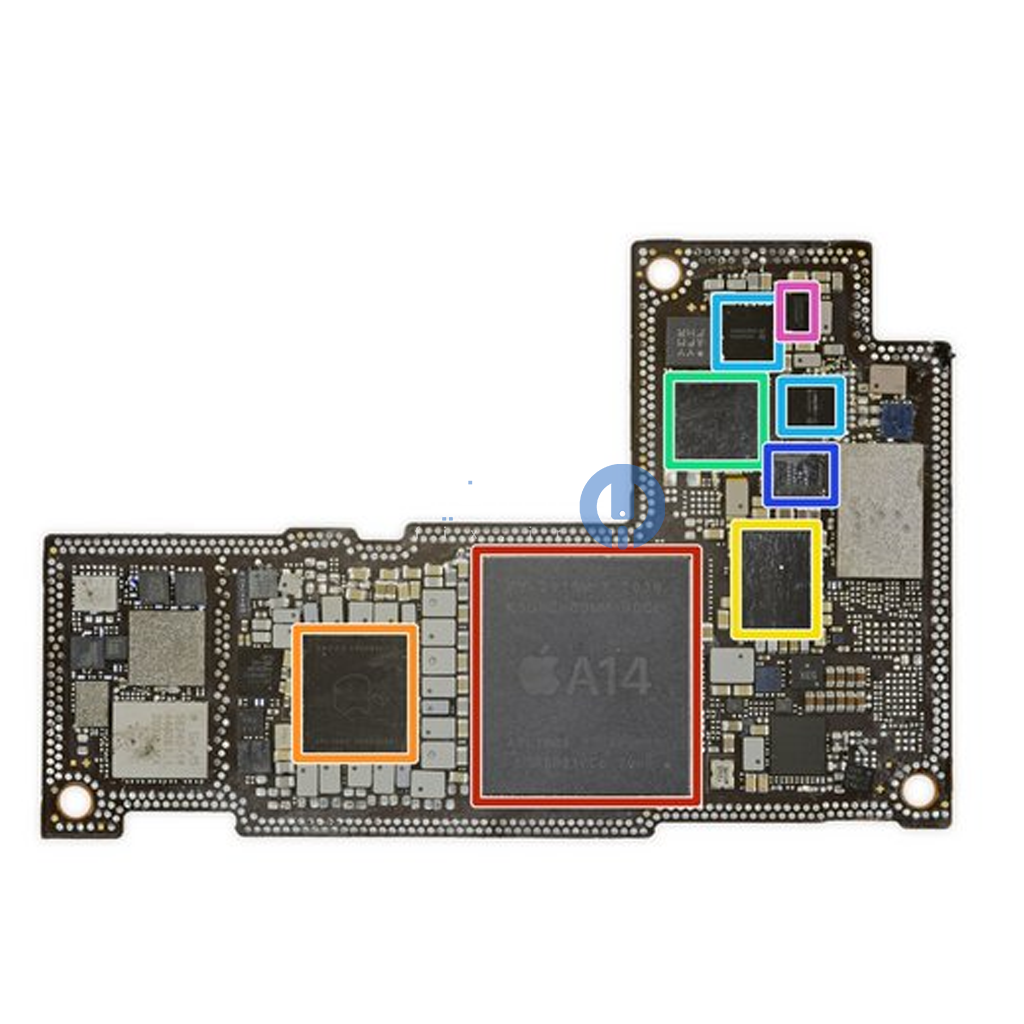

حالا بیاید بریم سراغ A14 و یکسری از چیپ هایی که یافتیم
Apple A14 SoC layered over 6 GB of Samsung K3UHCHC0MM-VGCL RAM
Apple 343S00437 power management IC
احتمالا an STMicroelectronics wireless power receiver
احتمالا an Apple/Cirrus Logic audio codec
Apple 338S00564-B0 power management IC
Apple/Cirrus Logic 338S00537 mono audio amplifier
Apple 338S00616, likely a display power management IC
مرحله دوازدهم

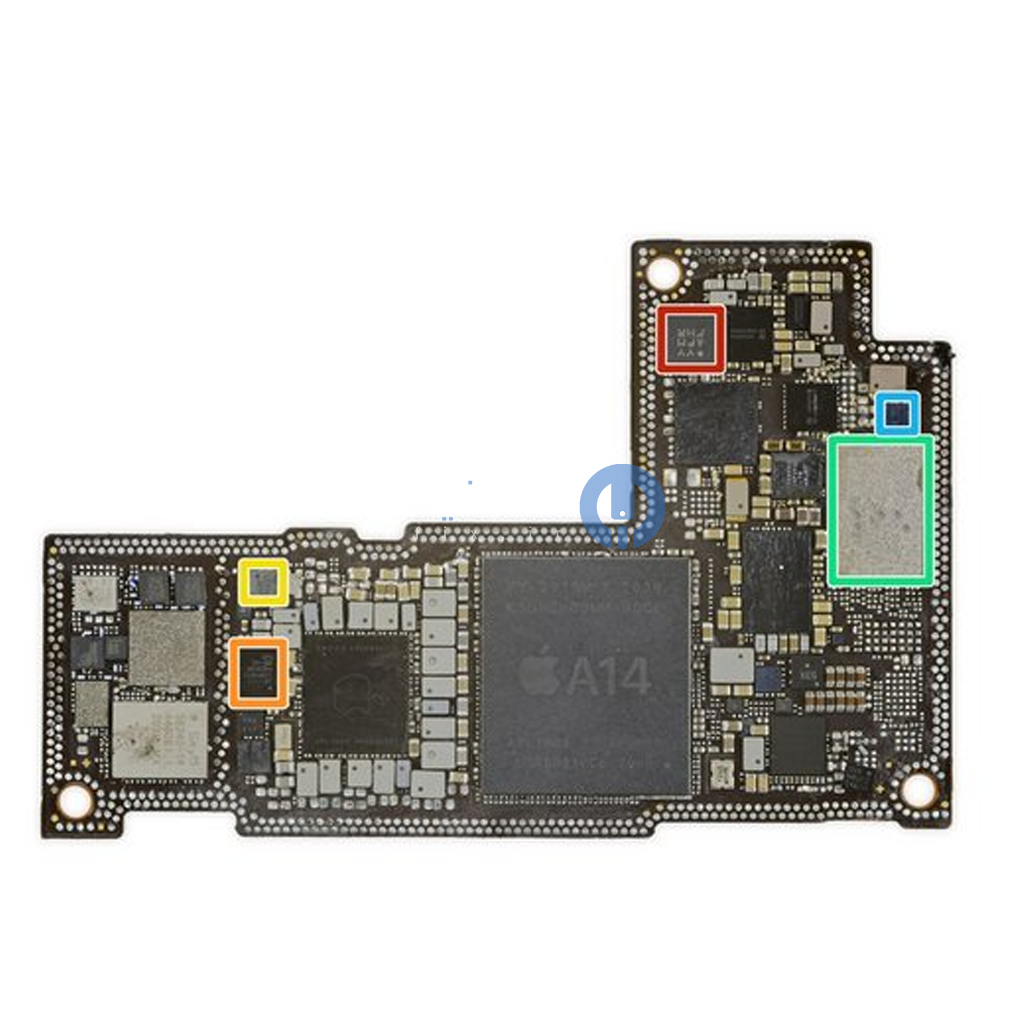

و یکسری چیپ دیگر
احتمالا a Bosch Sensortec accelerometer
NXP Semiconductor CBTL1614A1 display port multiplexer
احتمالا a Maxim Integrated MAX8559 300 mA LDO regulator
Apple/USI U1 ultra-wideband chip
Texas Instruments LM3562A1, probably an LED driver
مرحله سیزدهم
و در نهایت یک نگاه به چیپ های سمت قسمت حافظه ی برد میندازیم!
Texas Instruments SN2611A0 battery charger
Broadcom BCM15960A0, likely Wi-Fi / Bluetooth SoC
Texas Instruments TPS68836 display power management
Apple/Cirrus Logic 338S00537 audio amplifier
Texas Instruments SN61280 battery DC-DC converter
مرحله چهاردهم

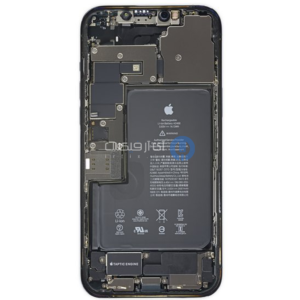

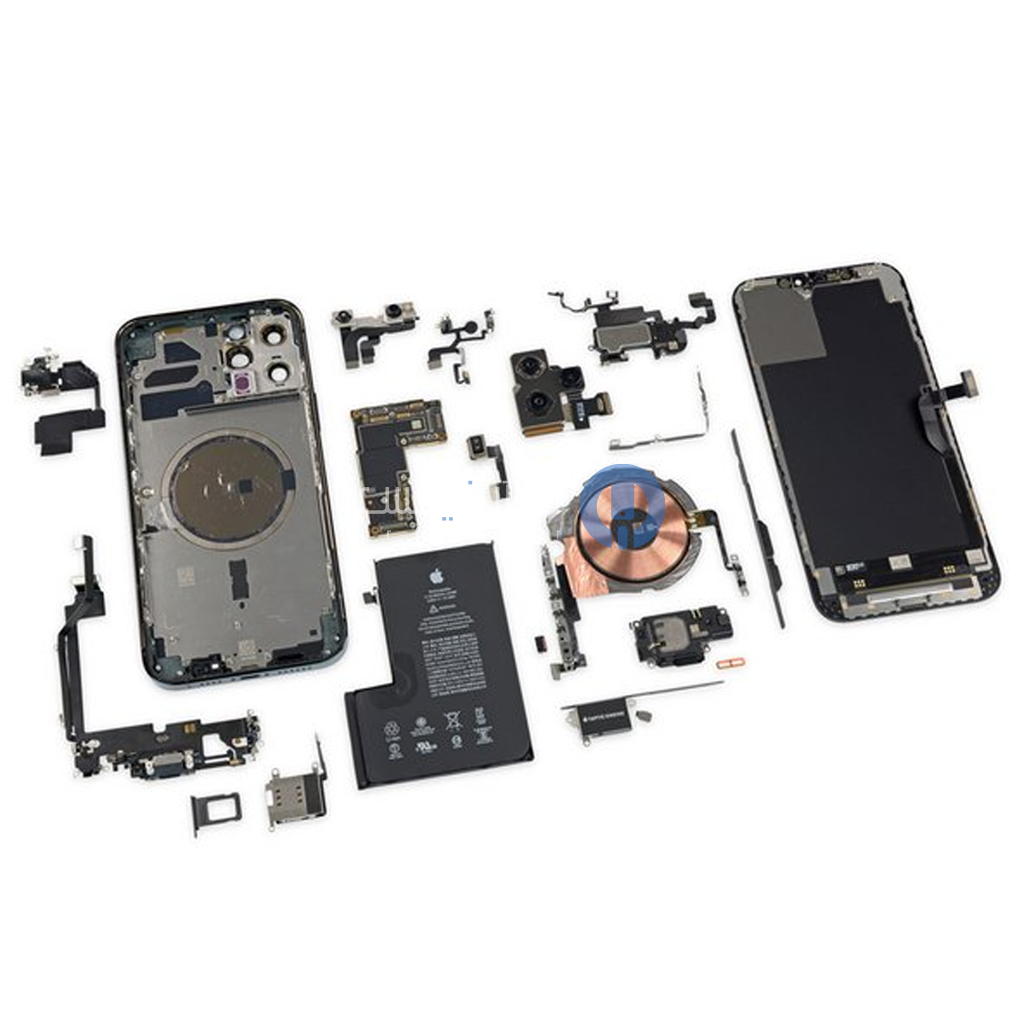

ما موفق شدیم! آیفون ۱۲ پرو مکس، آخرین آیفون فصل رو کالبدشکافی کنیم.
بدون شک، آیفون ۱۲ پرو مکس، بهترین دستاورد مرتبط با آیفون اپل در سال جاری است، با اضافه کردن فناوری فایو-جی!
با خوشحالی مشاهده می‌کنیم که این آیفون همچنان از باتری L-شکل پیشرفته‌ای استفاده می‌کند. امیدواریم که این باتری‌ها در طی سال‌های آینده در کل طیف آیفون‌ها بهبود بیابند – باتری‌های بزرگتر به طور کلی نیاز کمتری به تعویض دارند. (همچنین به طور کلی خیلی جذابتر هستند.)
از قابلیت‌های جدید دوربین تحت تأثیر قرار گرفتیم !
از سربلند بیرون اومدن این آیفون در آزمون‌های تعمیر دوربین آیفون ۱۲ پرو مکس خوشحال هستیم – در مقابل آیفون ۱۲ استاندارد، به مشکلی بر نخوردیم. امیدواریم که آن مشکلات فقط یک ناخوشایندی شانسی بوده باشد.
مرحله پانزدهم نتیجه گیری
دو تا از رایج‌ترین تعمیرات گوشی های هوشمند، صفحه نمایش و باتری، در اینجا به خوبی در اولویت داده شده است.
بیشتر اجزا اصلی به اندازه کافی ماژولار هستند تا به طور مستقل قابل دسترسی و تعویض شوند.
پیچ‌های ستاره ای مخصوص اپل، تعمیر را پیچیده می‌کنند، اما همچنان اولویت بالاتری نسبت به استفاده زیاد از چسب دارند.
اقدامات ضدآب کردن باعث می‌شوند تعمیرات بسیاری دشوارتر شوند، اما در برابر تعمیرات آسان‌تر آسیب آب (بسیار دشوار) محافظت می‌کنند.
شیشه پوشش دهنده قاب عقبی ضعیف است و جایگزینی آن عملی نیست – یک بار افتادن می‌تواند نیازمند جایگزینی کل بدنه آیفون شود.
